Lenovo ThinkSystem DS2200 Storage Array LFF - 72TB

Part Number: 4599A31-72TB
Mais Visões
OK Sob Encomenda (importação)
NCM: 8471.80.00
Garantia: Lenovo
Envio : Entrega entre 20 a 30 dias úteis
Por: R$71.534,56
à vista no PIX / BOLETO / DEPÓSITO / TED R$57.227,65
em até 1x de R$71.534,56 sem juros
ou 6x de R$13.552,92 3,79% a.m.
Parcelado
  • 1x de R$71.534,56
    sem juros
  • 2x de R$37.813,26
    Total R$75.626,52
    3,79% a.m.
  • 3x de R$25.674,70
    Total R$77.024,10
    3,79% a.m.
  • 4x de R$19.609,62
    Total R$78.438,48
    3,79% a.m.
  • 5x de R$15.973,93
    Total R$79.869,65
    3,79% a.m.
  • 6x de R$13.552,92
    Total R$81.317,52
    3,79% a.m.
ok + -

Caso sua empresa seja contribuinte de ICMS, faça contato com nossa equipe, para verificar incidência de ICMS-ST.

Adicionar à lista de compras
Calcular frete
Achou preço melhor? Clique aqui!

Achou preço melhor?

Caso encontre em algum concorrente e/ou site um preço melhor do que o nosso, preencha os campos abaixo e nos envie para verificarmos possíveis descontos.

Captcha

* Campos Obrigatórios

Cote para mais de 1 peça Clique aqui!

Cote com desconto para duas peças ou mais

Captcha

* Campos Obrigatórios

Descrição do Produto

Lenovo ThinkSystem DS2200 Storage Array LFF

Configuração deste conjunto:

Lenovo ThinkSystem DS2200 LFF FC/iSCSI Dual Controller Unit - PN: 4599A31

- 12 discos de 6TB NL-SAS 7.2K com um volume total de 72TB bruto
- Gaveta para 12 HDs 3,5"
- 1024 LUNs
- Tamanho do repositório virtual de 1.1PB
- Controladora Redundante
- 16GB de memória nas Controladoras (8GB por controladora)
- Suporta até 48 HDs (com mais 3 Drive Enclosure)
- Níveis de RAID 0/1/5/6/10
- Conectividade nativa FC, iSCSI e SAS (2 portas por controladora)
- Fonte redundante
- Até 128 Snapshots (opcionais de 512 e 1024)
- Replicação Assíncrona opcional
- 100K IOPs de leitura
- Thin Provisioning
- Gerenciamento nativo e virtualização interna
- Lenovo Storage DS2200 1G RJ45 iSCSI SFP+ Module 1 pack
- Garantia de 3 anos On-Site

O foco principal deste Storage da Lenovo é armazenamanto bruto com baixo custo por Terabyte armazenado, já que os discos são de 7.2K RPM, não é focado em performance, produto mais indicado para clientes que tem poucos acessos simultâneos porém com altas cargas de dados, como armazenamento de imagens por exemplo ou banco de dados que exigem pouco I/O.

Diferenciais da Lenovo
* Líder da Indústria em preço/performance conforme o último resultado de benchmark do SPC
* 40% menos custo/IOP versus #1 anterior
* Intuitivo: Configuração em menos de 15 minutos e gerenciamento de todos os modelos de Storage da família atavés de uma GUI comum
* Intergração com o gerenciamento via XClarity
* Estabelece um novo patamar de performance para a linha de entrada
* Altamente escalável e de fácil upgrade
* Rapid RAID Rebuild = Rebuild de 2-5X mais rápido (reduz o risco de perda de dados e com um desempenho consistente)
* Rapid Tier = Tiering contínuo a cada 5 segundos com latência inferior a milissegundos e melhor performance
* Funcionalidades de Classe Empresarial a preço de Storage de entrada
* Agrega toda a expertise da IBM

***  Pronta Entrega  ***

O Lenovo ThinkSystem DS2200 oferece simplicidade, velocidade, escalabilidade, segurança e alta disponibilidade para pequenas e grandes empresas. O ThinkSystem DS2200 oferece tecnologia de gerenciamento de armazenamento de classe empresarial em uma solução acessível com uma ampla escolha de opções de conectividade de host, configurações de unidade flexíveis e recursos de gerenciamento de dados aprimorados.

Este guia de produtos descreve o Lenovo ThinkSystem DS2200 e fornece informações essenciais de pré-venda para entender sua estrutura, recursos-chave e especificações, componentes e opções e diretrizes de configuração.

Este guia destina-se a especialistas técnicos, especialistas em vendas, engenheiros de vendas e arquitetos de TI que desejam aprender mais sobre o Lenovo ThinkSystem DS2200 e considerar seu uso em soluções de TI.

Introdução

O Lenovo ThinkSystem DS2200 oferece simplicidade, velocidade, escalabilidade, segurança e alta disponibilidade para pequenas e grandes empresas. O ThinkSystem DS2200 oferece tecnologia de gerenciamento de armazenamento de classe empresarial em uma solução acessível com uma ampla escolha de opções de conectividade de host, configurações de unidade flexíveis e recursos de gerenciamento de dados aprimorados.

O ThinkSystem DS2200 é um ajuste perfeito para pequenos escritórios e escritórios remotos e filiais de grandes empresas que precisam de uma solução de armazenamento primária que ofereça suporte a cargas de trabalho de propósito geral, como serviços de arquivos e impressos, serviços na web, e-mail e colaboração e bancos de dados pequenos. O DS2200 também é adequado para armazenamento seguro de arquivos ou uma solução de backup de baixo custo.

O ThinkSystem DS2200 suporta até 96 unidades com até três gabinetes de expansão externa. Ele também oferece configurações de unidade flexíveis com a escolha de fatores de forma de unidade de 2,5 polegadas e 3,5 polegadas, unidades de disco rígido rígidas SAS SAS e 7.2 K rpm NL SAS (HDDs) e unidades autocriptantes (SEDs) e Drives SAS de estado sólido (SSDs). O DS2200 pode ser escalado até 737 TB de capacidade de armazenamento bruta.

Os gabinetes Lenovo ThinkSystem DS2200 são mostrados na figura a seguir.

Lenovo ThinkSystem DS2200 Storage Array LFF - 120TB pronta entrega
Figura 1. Gabaritos de Lenovo ThinkSystem DS2200 SFF (esquerda) e LFF (direita)

Você sabia?

O ThinkSystem DS2200 suporta capacidades inteligentes de níveis de tempo real que ajudam a otimizar o desempenho do sistema, reduzir custos e simplificar o gerenciamento. O software de base inclui a capacidade de mover dados dinamicamente entre discos rígidos SAS que são otimizados para o custo por IOPS e NL SAS HDDs que são otimizados para o custo por GB. Com a licença de software opcional, o DS2200 suporta níveis híbridos em HDDs e SSDs.

O ThinkSystem DS2200 oferece a escolha flexível de protocolos de conectividade de host de 12 Gb SAS, 1/10 Gb iSCSI e 4/8/16 Gb Fibre Channel (FC). O design do Controlador de Rede Convergente (CNC) do DS2200 torna a seleção da conectividade do host iSCSI ou FC tão simples como conectar transceptores correspondentes ou cabos de Cobre de Conexão Direta (DAC) às portas SFP / SFP + no módulo do controlador.

O ThinkSystem DS2200 suporta proteção de cache sem bateria, o que reduz os custos de manutenção e fornece backup permanente de dados de cache não gravados se houver uma falha de energia.

Características principais

O ThinkSystem DS2200 oferece os seguintes recursos e benefícios principais:

  • Armazenamento básico de baixo custo com duas configurações de controlador ativo / ativo para alta disponibilidade e desempenho.
  • Conectividade de host flexível para atender às diversas necessidades do cliente, com suporte para SAS de 12 Gb (módulo de controlador SAS) ou conectividade Fibre Channel iSCSI 1/10 Gb ou 4/8/16 Gb (módulo controlador FC / iSCSI).
  • Conectividade do lado do drive SAS de 12 Gb com suporte para unidades de fator de forma grande (FALL) de tamanho grande de 4x 2,5 polegadas (SFP) de 12 x 3,5 polegadas no gabinete do controlador; Escalável até 48 unidades LFF por sistema com a conexão das unidades de expansão ThinkSystem DS Series LFF (12x unidades LFF cada) ou até 96 unidades SFF por sistema com a conexão das unidades de expansão SFF ThinkSystem DS Series (unidades SFF 24x cada) para satisfazer Necessidades crescentes de capacidade de armazenamento e desempenho.
  • Flexibilidade no armazenamento de dados em SSD SSSS de alto desempenho, HDDs empresariais com otimização de desempenho o HDD SAS SAS de capacidade otimizada; Misturando e combinando tipos de unidade e fatores de forma dentro de um único sistema para atender perfeitamente aos requisitos de desempenho e capacidade para várias cargas de trabalho.
  • Suporte para unidades de codificação automática (SEDs) para permitir aos clientes proteger seus dados confidenciais e cumprir com vários regulamentos de segurança, quando necessário.
  • Um conjunto rico de funções padrão disponíveis sem custo extra, incluindo pools de armazenamento virtualizados, snapshots, thin Provisioning, reconstrução RAID rápida, níveis rígidos HDD em tempo real, cache de leitura SSD e All Flash Array (AFA).
  • Funções licenciadas opcionais, incluindo maior número de snapshots para maior escalabilidade, níveis em SSD em tempo real para aumentar o desempenho da IOPS e replicação assíncrona para proteção de dados 24x7 e recuperação de desastres.
  • GUI intuitiva e baseada na web para configuração e gerenciamento fácil do sistema, bem como interface de linha de comando (CLI).
  • Projetado para disponibilidade de 99,999%.

O ThinkSystem DS2200 suporta a gama completa de requisitos de armazenamento de dados, desde aplicações altamente utilizadas até aplicações de alta capacidade e baixa utilização.

As seguintes unidades de 2,5 polegadas são suportadas:

  • Unidades de estado sólido otimizadas em capacidade (1 unidade de gravação por dia [DWD]): 3.84 TB e 7.68 TB
  • Unidades de estado sólido de alto desempenho (3 DWD e 10 DWD): 400 GB, 800 GB e 1,6 TB
  • Unidades de estado sólido criptografadas de alto desempenho (10 DWD): 800 GB
  • Unidades de disco de classe corporativa optimizadas para o desempenho:Unidades de disco auto-criptografadas de classe empresarial otimizadas para desempenho: 1,2 TB 10 K rpm
    • 300 GB, 600 GB e 900 GB 15 K rpm
    • 600 GB, 900 GB, 1,2 TB e 1,8 TB 10 K rpm
  • Unidades de disco Nearline de classe arquivística de alta capacidade: 1 TB e 2 TB 7.2 K rpm

As seguintes unidades de 3,5 polegadas são suportadas:

  • Unidades de estado sólido de alto desempenho (3 DWD e 10 DWD): 400 GB
  • Unidades de disco de classe corporativa optimizadas para o desempenho: 900 GB 10 K rpm
  • Unidades de disco nearline de classe arquivística de alta capacidade: 2 TB, 4 TB, 6 TB, 8 TB e 10 TB 7.2 K rpm
  • Unidades de disco de auto-encriptação de nearline de classe de arquivamento de alta capacidade: 4 TB 7.2 K rpm

Todas as unidades são de duas portas e hot-swappable. As unidades do mesmo fator de forma podem ser misturadas dentro do gabinete apropriado, o que fornece a flexibilidade para atender às necessidades de desempenho e capacidade dentro de um único gabinete.

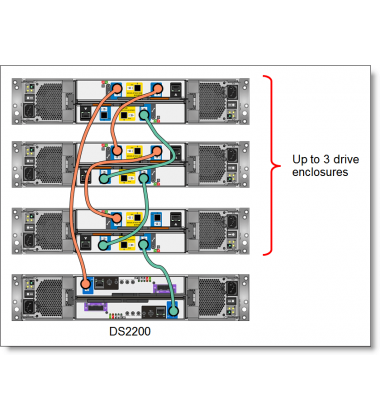

Até três unidades de expansão ThinkSystem DS Series são suportadas por um único ThinkSystem DS2200. Os clientes podem misturar gabinetes de expansão de 3,5 polegadas e 2,5 polegadas atrás de um gabinete de controle de 3,5 polegadas ou 2,5 polegadas. Esta configuração oferece flexibilidade adicional para misturar unidades de 3,5 polegadas e 2,5 polegadas dentro de um único sistema (mas não dentro do gabinete). Mais unidades e gabinetes de expansão são projetados para serem adicionados dinamicamente com praticamente nenhum tempo de inatividade, o que ajuda a responder rápida e perfeitamente às crescentes demandas de capacidade.

O ThinkSystem DS2200 oferece altos níveis de disponibilidade de sistema e dados com as seguintes tecnologias:

  • Módulos de controle duplo-ativos com espelhamento de cache de baixa latência
  • HDDs de duas portas e SSDs com detecção automática de falhas de unidade e reconstrução RAID rápida com peças sobressalentes quentes globais
  • Componentes de hardware redundantes, hot-swappable e substituíveis pelo cliente, incluindo transceptores SFP / SFP +, módulos de controle, módulos de expansão, módulos de energia e refrigeração e unidades
  • Suporte de failover de caminho automatizado para o caminho de dados entre o host e as unidades com software multipathing
  • Atualizações de firmware do controlador não disruptivo para configurações de controlador duplo com multipathing

Componentes e conectores

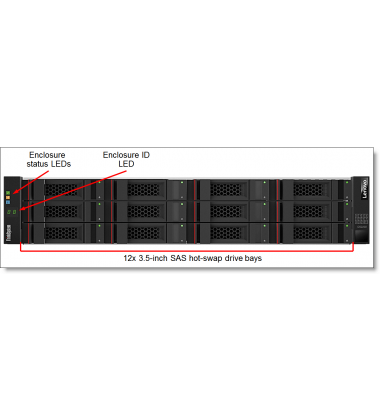

A figura a seguir mostra a frente do chassi ThinkSystem DS2200 LFF e a unidade de expansão DS Series LFF.

Lenovo ThinkSystem DS2200 Storage Array LFF - 120TB envio imediato
Figura 3. Painel ThinkSystem DS2200 LFF e unidade de expansão LFF DS Series: Vista frontal

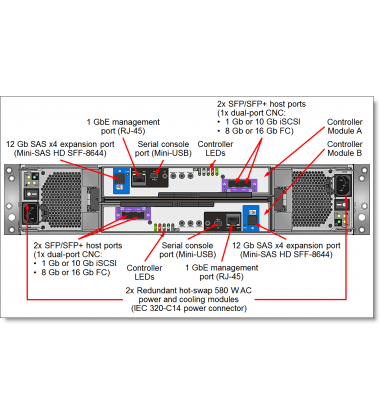

A figura a seguir mostra a visão traseira do ThinkSystem DS2200 com módulos de controlador FC / iSCSI.

Lenovo ThinkSystem DS2200 Storage Array LFF - 120TB em estoque
Figura 5. ThinkSystem DS2200 com módulos de controlador FC / iSCSI: Vista traseira

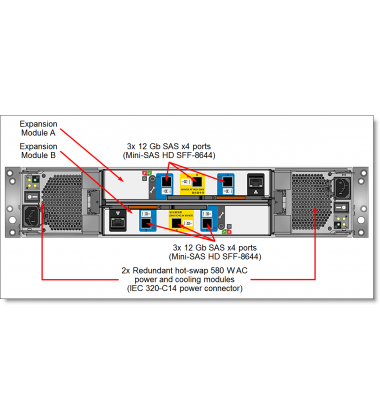

A figura a seguir mostra a parte traseira da unidade de expansão ThinkSystem DS Series.

Lenovo ThinkSystem DS2200 Storage Array LFF - 120TB preço
Figura 6. Unidade de expansão ThinkSystem DS Series: Vista traseira

Nota: A porta B na unidade de expansão da série DS não é utilizada.

Especificações do sistema

A tabela a seguir lista as especificações ThinkSystem DS2200.

Tabela 1. Especificações do sistema
ComponenteEspecificação
Fator de forma
  • ThinkSystem DS2200: montagem em rack 2U (tipo de máquina 4599)
  • ThinkSystem DS Series Expansion Unit: 2U rack mount (tipo de máquina 4588)

Configuração do controlador
Dois tipos de módulos de controle:
  • Módulo de controlador SAS DS2200
  • Módulo de controlador DS2200 FC / iSCSI
Configuração do controlador duplo apenas. Ambos os controladores no sistema devem ser do mesmo tipo.
Níveis de RAID RAID 0, 1, 5, 6 e 10.
Memória do controlador 16 GB por sistema (8 GB por módulo controlador). Proteção de cache sem bateria com memória flash e supercapacitores. Proteção de espelhamento de cache de baixa latência para configurações de controlador duplo.
Baías de transmissão Até 96 compartimentos de unidade SFF por sistema de armazenamento:
  • 24 compartimentos de unidade SFF no chassi do DS2200 SFF
  • 24 compartimentos de unidade SFF na unidade de expansão SFF; Até 3 unidades de expansão
Até 48 compartimentos de unidade LFF por sistema de armazenamento:
  • 12 compartimentos de unidade LFF no chassi DS2200 LFF
  • 12 compartimentos de unidade LFF na unidade de expansão LFF; Até 3 unidades de expansão
O Intermix dos gabinetes SFF e LFF é suportado.
Tecnologia de transmissão SAS e NL SAS HDDs e SEDs, SAS SSDs. Intermix de HDDs e SSDs são suportados. Intermix de SEDs com HDDs ou SSDs não é suportado.
Conectividade da unidade

Infraestrutura de conexão de unidade SAS de 12 Gb de porta dupla.

Unidade de controle com dois módulos de controle (portas por módulo de um controlador):
  • Portas de unidade interna 24x 12 Gb SAS (gabinete SFF)
  • Portas de unidade interna 12x 12 Gb SAS (gabinete LFF)
  • 1x 12 Gb SAS x4 (Mini-SAS HD SFF-8644) porta de expansão para a fixação dos gabinetes de expansão
Unidade de expansão com dois módulos de expansão (portas por módulo de expansão):
  • Portas de unidade interna 24x 12 Gb SAS (gabinete SFF)
  • Portas de unidade interna 12x 12 Gb SAS (gabinete LFF)
  • 3x 12 Gb SAS x4 (Mini-SAS HD SFF-8644) portas de expansão; Duas dessas portas (portas A e C) são usadas para a conexão em cadeia dos gabinetes de expansão; O porto B não é usado.
Drives SFF drives:
  • HDDs SAS de 300 GB, 600 GB e 900 GB 15K rpm 12 Gb SAS
  • HDLs SAS de 600 GB, 900 GB, 1,2 TB e 1,8 TB 10K rpm 12 Gb SAS
  • 1,2 TB 10K rpm 12 Gb SAS SED HDD
  • Discos rígidos SAS de 1 TB e 2 TB 7.2K rpm 12 Gb NL SAS
  • SSD SAS de 3,84 TB e 7,68 TB de 12 Gb (1 DWD)
  • 400 GB, 800 GB e 1,6 TB de SAS SAS de 12 Gb (3 DWD e 10 DWD)
  • 800 GB 12 Gb SAS SED SSD (10 DWD)
LFF drives:
  • Discos rígidos SAS 900 GB 10K rpm 12 Gb SAS
  • 2 TB, 4 TB, 6 TB, 8 TB e 10 TB 7.2K rpm 12 Gb NL SAS HDDs
  • 4 TB 7.2K rpm NL 12 Gb SAS SED HDD
  • 400 SSD de SAS de 12 Gb SAS (3 DWD e 10 DWD)
Capacidade de armazenamento
  • Drives SFF: até 737 TB (SSD SSD de 2,5 polegadas de 96 x 7,68 TB)
  • Unidades LFF: até 480 TB (48x 10 TB 3,5 polegadas NL SAS HDDs)
Conectividade de host Módulo de controlador SAS DS2200: portas host 2x 12 Gb SAS (Mini-SAS HD, SFF-8644)
Módulo controlador DS2200 FC / iSCSI: 2 x portas host do SFP / SFP + CNC
Opções da porta do host CNC (por módulo do controlador):
  • 2x 1 Gb iSCSI SFP (1 Gb de velocidade, UTP, RJ-45)
  • 2x 10 Gb iSCSI SFP + (1/10 Gb de velocidade, SW fibra óptica, LC)
  • 2x 8 Gb FC SFP + (velocidades de 4/8 Gb, fibra óptica SW, LC)
  • 2x 16 Gb FC SFP + (velocidades 4/8/16 Gb, fibra óptica SW, LC)
  • Cabos 2x 10 Gb iSCSI SFP + DAC
Sistemas operacionais de hospedagem Microsoft Windows Server 2012, 2012 R2 e 2016; Red Hat Enterprise Linux (RHEL) 6 e 7; SUSE Linux Enterprise Server (SLES) 11 e 12; VMware vSphere 5.5 e 6.0; Citrix XenServer 6.5.
Recursos de software padrão Nível inteligente em tempo real para discos rígidos, pools de armazenamento virtualizados, thin provisioning, cache de leitura SSD, reconstrução RAID rápida, snapshots (até 128 alvos), All Flash Array.
Recursos de software opcionais Nível inteligente em tempo real para SSDs, Snapshots (até 1024 alvos), Replicação assíncrona.
Performance Configuração do controlador duplo
  • Até 100000 discos aleatórios lidos IOPS
  • Capacidade de leitura de disco sequencial de até 3,5 GBps
  • Capacidade de gravação de disco sequencial de até 3.0 GBps
Máximos de configuração Por sistema:
  • Número máximo de pools de armazenamento virtual: 2 (1 por módulo do controlador)
  • Tamanho máximo do pool virtual: 1.1 PB
  • Número máximo de volumes lógicos: 1024
  • Tamanho máximo do volume lógico: 140 TB
  • Número máximo de unidades em um grupo de unidades: 16
  • Número máximo de grupos de unidades: 32
  • Peças de reserva globais máximas: 16
  • Número máximo de iniciadores: 4096 (1024 por porta do host no módulo do controlador)
  • Número máximo de iniciadores por host: 128
  • Número máximo de grupos de host: 32
  • Número máximo de hosts em um grupo hospedeiro: 256
  • Tamanho máximo do cache de leitura SSD: 4 TB
  • Número máximo de snapshots: 1024 (requer uma licença opcional)
  • Número máximo de pares de replicação: 1 (requer uma licença opcional)
  • Número máximo de volumes de replicação: 32 (requer uma licença opcional)
Resfriamento Refrigeração redundante com dois ventiladores incorporados em módulos de energia e refrigeração (PCMs).
Fonte de energia Duas fontes de alimentação CA de 580 W hot-swap redundantes incorporadas em PCMs.
Peças de troca a quente Módulos de controle, módulos de expansão, transceptores SFP / SFP +, unidades, PCMs.
Interfaces de gerenciamento 1 porta GbE (UTP, RJ-45) e porta serial (Mini-USB) nos módulos do controlador.
Interface baseada na Web (WBI); Telnet, SSH ou Direct Connect USB CLI; SNMP e notificações por e-mail; Lenovo XClarity opcional.
Recursos de segurança Secure Socket Layer (SSL), Secure Shell (SSH), unidades auto-criptografantes (SEDs).
Garantia Unidade substituível pelo cliente de três anos e garantia limitada no local com resposta no dia útil seguinte de 9x5. As atualizações opcionais do serviço de garantia estão disponíveis através da Lenovo: Peças Instaladas do Técnico, cobertura 24x7, tempo de resposta de 2 horas ou 4 horas, reparo comprometido de 6 horas ou 24 horas, extensões de garantia de 1 ano ou 2 anos, YourDrive YourData, instalação Serviços.
Dimensões Altura: 88 mm (3,5 polegadas); Largura: 443 mm (17,4 pol.); Profundidade: 630 mm (24,8 pol.)
Peso
  • Gabinete do controlador SFF (totalmente configurado): 30 kg (66 lb)
  • Gabinete de expansão SFF (totalmente configurado): 25 kg (55 lb)
  • Gabinete do controlador LFF (totalmente configurado): 32 kg (71 lb)
  • Gabinete de expansão LFF (totalmente configurado): 28 kg (62 lb)

Gabinetes do controlador

A tabela a seguir lista os modelos de relacionamento do ThinkSystem DS2200.

Tabela 2. Modelos de relacionamento ThinkSystem DS2200
DescriçãoNúmero da peça
Modelos SFF - FC / iSCSI
Lenovo ThinkSystem DS2200 SFF FC / iSCSI Dual Controller Unit (documentação em inglês dos EUA) 4599A11 *
Lenovo ThinkSystem DS2200 SFF FC / iSCSI Dual Controller Unit (documentação chinesa simplificada) 4599A1C ^
Lenovo ThinkSystem DS2200 SFF FC / iSCSI Dual Controller Unit (documentação japonesa) 4599A1J **
Modelos SFF - SAS
Unidade Dual Controller Lenovo ThinkSystem DS2200 SFF SAS (documentação em inglês dos EUA) 4599A21 *
Unidade Dual Controller Lenovo ThinkSystem DS2200 SFF SAS (documentação chinesa simplificada) 4599A2C ^
Lenovo ThinkSystem DS2200 SFF SAS Dual Controller Unit (documentação japonesa) 4599A2J **
Modelos LFF - FC / iSCSI
Lenovo ThinkSystem DS2200 LFF unidade FC / iSCSI Dual Controller (documentação em inglês dos EUA) 4599A31 *
Lenovo ThinkSystem DS2200 LFF unidade FC / iSCSI Dual Controller (documentação chinesa simplificada) 4599A3C ^
Lenovo ThinkSystem DS2200 LFF unidade FC / iSCSI Dual Controller (documentação japonesa) 4599A3J **
Modelos LFF - SAS
Lenovo ThinkSystem DS2200 LFF SAS Dual Controller Unit (documentação em inglês dos EUA) 4599A41 *
Lenovo ThinkSystem DS2200 LFF SAS Dual Controller Unit (documentação em chinês simplificado) 4599A4C ^
Lenovo ThinkSystem DS2200 LFF SAS Dual Controller Unit (documentação japonesa) 4599A4J **

* Disponível em todo o mundo (exceto China e Japão).
^ Disponível apenas na China.
** Disponível apenas no Japão.

A tabela a seguir lista os modelos base CTO para o ThinkSystem DS2200.

Tabela 3. Modelos de base CTO ThinkSystem DS2200
DescriçãoModelo de tipo de máquinaCódigo de recurso
Chassis Lenovo ThinkSystem DS2200 SFF (2x PCMs, sem módulos de controle) 4599-HC2 AU2A
Chassis Lenovo ThinkSystem DS2200 LFF (2x PCMs, sem módulos de controle) 4599-HC1 AU28

Notas de configuração:

  • Para os modelos de relacionamento, dois módulos DS2200 FC / iSCSI ou SAS Controller estão incluídos na configuração do modelo.
  • Para os modelos CTO, devem ser selecionados dois módulos DS2200 FC / iSCSI Controller Modules (código de recurso AU2G) ou DS2200 SAS (código de recurso AU2F) durante o processo de configuração e ambos os módulos devem ser do mesmo tipo - FC / iSCSI ou SAS (Não é suportada a mistura de módulos FC / iSCSI e SAS).

Os modelos do ThinkSystem DS2200 incluem os seguintes itens:

  • Um chassi LFF ou SFF com os seguintes componentes:Lenovo Storage 12Gb Kit de montagem em rack SAN - Rails 25 "-36"
    • Dual FC / iSCSI ou módulos de controlador SAS
    • Dois módulos de alimentação CA e refrigeração de 580 W
  • Lenovo USB A Male-to-Mini-B cabo de 1,5 m
  • Guia de Introdução
  • Electronic Publications Flyer
  • Dois cabos de alimentação:
    • Cabos de alimentação de rack IEC 320-C14 de 1,5 m, 10 A / 100-250V, C13 (modelos de relacionamento)
    • Cabos de energia configurados pelo cliente (modelos CTO)

Gabinetes de expansão

O ThinkSystem DS2200 suporta a ligação de até três gabinetes de expansão ThinkSystem DS Series. Os gabinetes Intermix of LFF e SFF são suportados. Os gabinetes podem ser adicionados ao sistema de forma não disruptiva.

A tabela a seguir lista os modelos de relacionamento dos gabinetes de expansão ThinkSystem DS Series.

Tabela 5. Modelos de relacionamento da Unidade de Expansão da Série ThinkSystem DS
DescriçãoNúmero da peça
Modelos SFF
Unidade de Expansão Dual IOM Lenovo ThinkSystem DS Series (documentação em inglês dos EUA) 4588A21 *
Unidade de expansão Dual IOM Lenovo ThinkSystem DS Series (documentação chinesa simplificada) 4588A2C ^
Unidade de Expansão Dual IOM Lenovo ThinkSystem DS Series (documentação japonesa) 4588A2J **
Modelos LFF
Unidade de expansão Dual IOM LFF Lenovo ThinkSystem DS Series (documentação em inglês dos EUA) 4588A11 *
Unidade de expansão Dual IOM LFF Lenovo ThinkSystem DS (documentação chinesa simplificada) 4588A1C ^
Unidade de Expansão Dual IOM Lenovo ThinkSystem DS Series (documentação japonesa) 4588A1J **

* Disponível em todo o mundo (exceto China e Japão).
^ Disponível apenas na China.
** Disponível apenas no Japão.

A tabela a seguir lista os modelos base CTO para as Unidades de Expansão da Série DS.

Tabela 6. Unidades de Expansão da Série ThinkSystem Série CTO
DescriçãoModelo de tipo de máquinaCódigo de recurso
Unidade de Expansão SFF Lenovo ThinkSystem DS Series (2x PCMs, não IOMs) 4588-HC2 AU26
Unidade de expansão Lenovo ThinkSystem DS Series LFF (2x PCMs, não IOMs) 4588-HC1 AU25

Notas de configuração:

  • Para os modelos de relacionamento, dois módulos de expansão de I / O SAS estão incluídos na configuração do modelo.
  • Para os modelos CTO, dois módulos de expansão SAS I / O (código de recurso AU2K) devem ser selecionados durante o processo de configuração.

Os modelos das Unidades de Expansão da Série ThinkSystem DS incluem os seguintes itens:

  • Um chassi LFF ou SFF com os seguintes componentes:Lenovo Storage 12Gb Kit de montagem em rack SAN - Rails 25 "-36"
    • Módulos de expansão de E / S Dual SAS
    • Dois módulos de alimentação CA e refrigeração de 580 W
  • Lenovo USB A Male-to-Mini-B cabo de 1,5 m
  • Guia de Introdução
  • Electronic Publications Flyer
  • Dois cabos de alimentação:
    • Cabos de alimentação de rack IEC 320-C14 de 1,5 m, 10 A / 100-250V, C13 (modelos de relacionamento)
    • Cabos de energia configurados pelo cliente (modelos CTO)

Cada unidade de expansão da série ThinkSystem DS é fornecida com dois módulos de expansão de SAS I / O. Cada módulo de expansão fornece conectividade SAS de 12 Gb para as unidades internas e possui três portas SAS x4 externas de 12 Gb (conectores Mini-SAS HD SFF-8644 rotados Port A, Porta B e Porta C) que são usados ​​para conexões ao ThinkSystem DS2200 e para ligar em cascata os gabinetes de expansão entre si.

A porta de expansão no módulo do controlador está conectada à porta A no módulo de expansão e a porta C no módulo de expansão está conectada à porta A no módulo de expansão no gabinete adjacente e assim por diante.

Nota: A porta B no módulo de expansão não é utilizada.

A tabela a seguir lista as informações de pedidos para as opções de conectividade do gabinete de expansão suportadas.

Tabela 7. Opções de conectividade da unidade de expansão
DescriçãoNúmero da peçaCódigo de recursoQuantidade por unidade de expansão
Cabo externo MiniSAS HD 8644 / MiniSAS HD 8644 0.5M 00YL847 AU16 2 *
Cabo Externo MiniSAS HD 8644 / MiniSAS HD 8644 1M 00YL848 AU17 2 *
Cabo externo MiniSAS HD 8644 / MiniSAS HD 8644 2M 00YL849 AU18 2 *
Cabo externo MiniSAS HD 8644 / MiniSAS HD 8644 3M 00YL850 AU19 2 *

* Um cabo por módulo de expansão; São necessários dois cabos por cada gabinete de expansão.

Drives

O chassi ThinkSystem DS2200 SFF e os gabinetes de expansão SFF da Série DS suportam até 24 unidades de troca a quente SFF e o gabinete ThinkSystem DS2200 LFF e os gabinetes de expansão DS Series LFF suportam até 12 unidades hot-swap.

A tabela a seguir lista as opções de unidade suportadas para o chassi DS2200 SFF e os gabinetes de expansão SFF da série DS.

Tabela 8. Opções de unidade SFF
DescriçãoNúmero da peçaCódigo de recursoQuantidade máxima por gabinete do SFF
Discos rígidos hot-swap SAS de 2,5 polegadas e 12 Gbps
Lenovo Storage 300GB 15K 2.5 "SAS HDD 01DC197 AU1J 24
Lenovo Storage 600GB 10K 2.5 "SAS HDD 01DC427 AU1Q 24
Lenovo Storage 600GB 15K 2.5 "SAS HDD 01DC192 AU1H 24
Lenovo Storage 900GB 10K 2.5 "SAS HDD 01DC417 AU1N 24
Lenovo Storage 900GB 15K 2.5 "SAS HDD 01KP040 AVP5 24
Lenovo Storage 1.2TB 10K 2.5 "SAS HDD 01DC407 AU1L 24
Lenovo Storage 1.8TB 10K 2.5 "SAS HDD 01DC402 AU1K 24
2,5-inch 12-Gbps SAS hot-swap SEDs
Lenovo Storage 1.2TB 10K 2.5 "SAS HDD (SED) 01DC412 AU1M 24
Discos rígidos de 2,5 polegadas com 12 GB de NL SAS hot-swap
Lenovo Storage 1TB 7.2K 2.5 "NL-SAS HDD 01DC442 AU1S 24
Lenovo Storage 2TB 7.2K 2.5 "NL-SAS HDD 01DC437 AU1R 24
SSDs hot-swap SAS de 2,5 polegadas e 12 Gbps (1 Drive Write per Day [DWD])
Lenovo Storage 3.84TB 1DWD 2.5 "SAS SSD (1200.2) 01CX632 AV2F 24
Lenovo Storage 3.84TB 1DWD 2.5 "SAS SSD (PM1633a) 01KP065 AVPA 24
Lenovo Storage 7.68TB 1DWD 2.5 "SAS SSD (PM1633a) 01KP060 AVP9 24
SSDs Hot-swap SAS de 2,5 polegadas e 12 Gbps (3 escrituras de unidade por dia)
Lenovo Storage 400GB 3DWD SSD 2.5 "SAS SSD 01DC482 AU1V 24
Lenovo Storage 800GB 3DWD SSD 2.5 "SAS SSD 01DC477 AU1U 24
Lenovo Storage 1.6TB 3DWD SSD 2.5 "SAS SSD 01DC472 AU1T 24
SSDs hot-swap SAS de 2,5 polegadas e 12 Gbps (10 escrituras de unidade por dia)
Lenovo Storage 400GB 10DWD SSD 2.5 "SAS SSD 01DC462 AUDK 24
Lenovo Storage 800GB 10DWD SSD 2.5 "SAS SSD 01DC452 AUDH 24
Lenovo Storage 1.6TB 10DWD SSD 2.5 "SAS SSD 01DC447 AUDG 24
SSD SSDs de 2,5 polegadas 12 Gbps SAS hot swap (10 escritas de unidade por dia)
Lenovo Storage 800GB 10DWD SSD 2.5 "SAS SSD (SED) 01DC457 AUDJ 24

A tabela a seguir lista as opções de unidade suportadas para o chassi DS2200 LFF e os gabinetes de expansão DS Series LFF.

Tabela 9. Opções da unidade LFF
DescriçãoNúmero da peçaCódigo de recursoQuantidade máxima por gabinete LFF
Discos rígidos hot-swap SAS de 3,5 polegadas e 12 Gbps
Lenovo Storage 900GB 10K SAS HDD - Bandeja híbrida * 01DC182 AU1G 12
HDD de 3,5 polegadas 12 Gbps NL SAS hot-swap
Lenovo Storage 2TB 7.2K 3.5 "NL-SAS HDD 00YH993 AU1F 12
Lenovo Storage 4TB 7.2K 3.5 "NL-SAS HDD 01DC487 AU1D 12
Lenovo Storage 6TB 7.2K 3.5 "NL-SAS HDD 00YG668 AU1C 12
Lenovo Storage 8TB 7.2K 3.5 "NL-SAS HDD 00YG663 AU1B 12
Lenovo Storage 10TB 7.2K 3.5 "NL-SAS HDD 01DC626 AU3S 12
SED de 3,5 polegadas 12 Gbps NL SAS hot swap
Lenovo Storage 4TB 7.2K 3.5 "NL-SAS HDD (SED) 00YG673 AU1E 12
SSD de hot-swap SAS de 3,5 polegadas e 12 Gbps (3 escrituras de unidade por dia)
Lenovo Storage 400GB 3DWD SAS SSD - Bandeja híbrida * 01GV682 AV2H 12
SSD de hot-swap SAS de 3,5 polegadas e 12 Gbps (10 escrituras de unidade por dia)
Lenovo Storage 400GB 10DWD SAS SSD - Bandeja híbrida * 01CX642 AV2G 12

* Unidade de 2,5 polegadas em uma bandeja de 3,5 polegadas.

Programas

As seguintes funções estão incluídas em cada ThinkSystem DS2200:

  • Capacitação em tempo real inteligente para HDDs : o nível de armazenamento ajuda a otimizar o uso de armazenamento com colocação inteligente de dados para melhorar o desempenho do sistema, reduzir custos e simplificar o gerenciamento. O DS2200 movimenta automaticamente e dinamicamente dados acessados ​​com freqüência para HDD de alto desempenho no sistema sem criar e gerenciar manualmente políticas de camada de armazenamento.
  • Capacidade de todas as plataformas de Flash Array (AFA):  atende a demanda por maior velocidade de armazenamento e fornece maiores IOPs e largura de banda com menor consumo de energia e custo total de propriedade do que soluções híbridas ou baseadas em HDD.
  • Níveis de RAID 0, 1, 5, 6 e 10 : Fornecer a flexibilidade para escolher o nível de proteção de dados exigido.
  • Armazenamentos de armazenamento virtualizados : permite um provisionamento de armazenamento rápido e flexível e mudanças de configuração simples. Os dados armazenados são distribuídos em todos os grupos de unidades no pool (striping largo), o que ajuda a melhorar o desempenho, reduzir a latência e alcançar maiores capacidades de volume. Quando um novo grupo de unidades é adicionado ao pool, o sistema executa o reequilíbrio automático para utilizar todas as unidades no pool para um melhor desempenho.
  • Thin Provisioning : otimiza a eficiência alocando o espaço de armazenamento do disco de forma flexível entre várias aplicações, com base no espaço mínimo exigido por cada aplicativo em qualquer momento. Com o thin provisioning, as aplicações consomem apenas o espaço que eles realmente estão usando, e não o espaço total que lhes foi atribuído, o que permite aos clientes comprar o armazenamento que eles precisam hoje e adicionar mais à medida que os requisitos de aplicativos crescem.
  • SSD Read Cache : uma extensão do cache do controlador para melhorar o desempenho das cargas de trabalho centradas em leitura
  • Rapid RAID Rebuild : ajuda a diminuir significativamente o tempo para recuperar dados perdidos apenas reconstruindo a faixa onde a corrupção ocorreu, não o espaço vazio ou outras listras
  • Snapshots: permite a criação de cópias de dados para backup, processamento paralelo, teste e desenvolvimento, e as cópias estão disponíveis quase que imediatamente. O software base suporta até 128 objetivos de snapshots por sistema.

Os recursos ThinkSystem DS2200 podem ser expandidos com funções licenciadas opcionais.

As funções licenciadas opcionais incluem:

  • Nivelamento inteligente em tempo real para SSDs : a opção de atualização de níveis de SSD permite o uso de SSDs como armazenamento de leitura e gravação nas configurações de armazenamento híbrido HDD e SSD. Além disso, esta opção torna mais fácil e econômico implantar o armazenamento híbrido movendo dinamicamente dados freqüentemente acessados ​​para SSDs no sistema, resultando no desempenho da unidade flash sem criar manualmente e gerenciar políticas de camada de armazenamento.
  • Atualização de snapshots: as opções de atualização de snapshots aumentam o número suportado de alvos de snapshots para 512 ou 1024 por sistema.
  • Replicação assíncrona:  o recurso de replicação assíncrona fornece replicação de dados baseada em sistema de armazenamento entre dois pares usando transferências de dados assíncronas através de links de comunicação IP (iSCSI).

Quem viu, viu também
Fechar
Seu carrinho está vazio
Navegue por nossa loja e encha seu carrinho com as melhores ofertas!
