Lenovo ThinkSystem DS2200 Storage Array - 41.2TB SFF SSD

Part Number: 4599A11-41.2TB
Mais Visões
OK Sob Encomenda (importação)
NCM: 8471.80.00
Garantia: Lenovo
Envio : Entrega entre 20 a 30 dias úteis
Por: R$116.499,67
à vista no PIX / BOLETO / DEPÓSITO / TED R$93.199,74
em até 1x de R$116.499,67 sem juros
ou 6x de R$22.072,00 3,79% a.m.
Parcelado
  • 1x de R$116.499,67
    sem juros
  • 2x de R$61.581,87
    Total R$123.163,74
    3,79% a.m.
  • 3x de R$41.813,27
    Total R$125.439,81
    3,79% a.m.
  • 4x de R$31.935,81
    Total R$127.743,24
    3,79% a.m.
  • 5x de R$26.014,80
    Total R$130.074,00
    3,79% a.m.
  • 6x de R$22.072,00
    Total R$132.432,00
    3,79% a.m.
ok + -

Caso sua empresa seja contribuinte de ICMS, faça contato com nossa equipe, para verificar incidência de ICMS-ST.

Adicionar à lista de compras
Calcular frete
Achou preço melhor? Clique aqui!

Achou preço melhor?

Caso encontre em algum concorrente e/ou site um preço melhor do que o nosso, preencha os campos abaixo e nos envie para verificarmos possíveis descontos.

Captcha

* Campos Obrigatórios

Cote para mais de 1 peça Clique aqui!

Cote com desconto para duas peças ou mais

Captcha

* Campos Obrigatórios

Descrição do Produto

Lenovo ThinkSystem DS2200 Storage Array SFF SSD

Configuração deste conjunto:

Lenovo ThinkSystem DS2200 SFF FC / iSCSI Dual Controller Unit - PN: 4599A11

- 22 discos de 1.8TB SAS 10K (PN: 01DC402)
- 2 SSD de 800GB SAS 3DWD (PN: 01DC477) com um volume total de 41.2TB bruto
- Gaveta para 24 HDs 2,5"
- 1024 LUNs
- Tamanho do repositório virtual de 1.1PB
- Controladora Redundante
- 16GB de memória nas Controladoras (8GB por controladora)
- Suporta até 96 HDs (com mais 3 Drive Enclosure)
- Níveis de RAID 0/1/5/6/10
- Conectividade nativa FC e iSCSI (2 portas por controladora)
- Fonte redundante
- Até 128 Snapshots (opcionais de 512 e 1024)
- Replicação Assíncrona opcional
- 100K IOPs de leitura
- Thin Provisioning
- Gerenciamento nativo e virtualização interna
- Lenovo Storage DS2200 1G RJ45 iSCSI SFP+ Module 1 pack
- Garantia de 3 anos On-Site

O foco principal deste Storage da Lenovo é armazenamanto com alta performance e baixo custo por Terabyte armazenado, já que tem 22 discos de 10K RPM e mais 2 SSDs SAS de 800GB, é um Storage focado em alta performance com médio custo de aquisição, produto indicado para clientes que têm altas cargas de acessos simultâneos porém com médias e grandes cargas de dados, como por exemplo banco de dados para pequenas / médias empresas.

* Pronta Entrega *

O Lenovo ThinkSystem DS2200 oferece simplicidade, velocidade, escalabilidade, segurança e alta disponibilidade para pequenas e grandes empresas. O ThinkSystem DS2200 oferece tecnologia de gerenciamento de armazenamento de classe empresarial em uma solução acessível com uma ampla escolha de opções de conectividade de host, configurações de unidade flexíveis e recursos de gerenciamento de dados aprimorados.

Este guia do produto descreve o Lenovo ThinkSystem DS2200 e fornece informações essenciais de pré-venda para entender sua estrutura, principais recursos e especificações, componentes e opções e diretrizes de configuração.

Este guia destina-se a especialistas técnicos, especialistas em vendas, engenheiros de vendas e arquitetos de TI que desejam aprender mais sobre o Lenovo ThinkSystem DS2200 e considerar seu uso em soluções de TI.

Introdução

O Lenovo ThinkSystem DS2200 oferece simplicidade, velocidade, escalabilidade, segurança e alta disponibilidade para pequenas e grandes empresas. O ThinkSystem DS2200 oferece tecnologia de gerenciamento de armazenamento de classe empresarial em uma solução acessível com uma ampla escolha de opções de conectividade de host, configurações de unidade flexíveis e recursos de gerenciamento de dados aprimorados.

O ThinkSystem DS2200 é um ajuste perfeito para pequenos escritórios e escritórios remotos e filiais de grandes empresas que precisam de uma solução de armazenamento primária que ofereça suporte a cargas de trabalho de propósito geral, como serviços de arquivos e impressos, serviços na web, e-mail e colaboração e bancos de dados pequenos. O DS2200 também é adequado para armazenamento seguro de arquivos ou uma solução de backup de baixo custo.

O ThinkSystem DS2200 suporta até 96 unidades com até três gabinetes de expansão externa. Ele também oferece configurações de unidade flexíveis com a escolha de fatores de forma de unidade de 2,5 polegadas e 3,5 polegadas, unidades de disco rígido rígidas SAS SAS e 7.2 K rpm NL SAS (HDDs) e unidades autocriptantes (SEDs) e Drives SAS de estado sólido (SSDs). O DS2200 pode ser dimensionado para 737 TB de capacidade de armazenamento bruta.

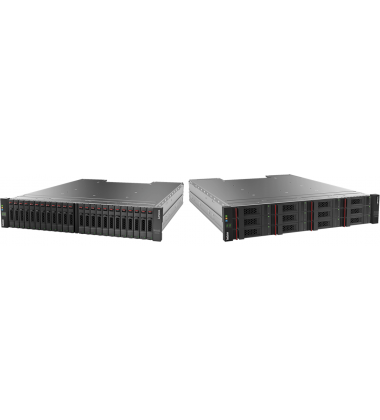

Os gabinetes Lenovo ThinkSystem DS2200 são mostrados na figura a seguir.

Lenovo ThinkSystem DS2200 Storage Array - 41.2TB SFF SSD pronta entrega
Figura 1. Gabinete Lenovo ThinkSystem DS2200 SFF (à esquerda) e LFF (à direita)

Você sabia?

O ThinkSystem DS2200 suporta capacidades inteligentes de níveis de tempo real que ajudam a otimizar o desempenho do sistema, reduzir custos e simplificar o gerenciamento. O software de base inclui a capacidade de mover dados dinamicamente entre discos rígidos SAS que são otimizados para o custo por IOPS e NL SAS HDDs que são otimizados para o custo por GB. Com a licença de software opcional, o DS2200 suporta níveis híbridos em HDDs e SSDs.

O ThinkSystem DS2200 oferece a escolha flexível de protocolos de conectividade de host de 12 Gb SAS, 1/10 Gb iSCSI e 4/8/16 Gb Fibre Channel (FC). O design do Controlador de Rede Convergente (CNC) do DS2200 torna a seleção da conectividade do host iSCSI ou FC tão simples como conectar transceptores correspondentes ou cabos de Cobre de Conexão Direta (DAC) às portas SFP / SFP + no módulo do controlador.

O ThinkSystem DS2200 suporta proteção de cache sem bateria, o que reduz os custos de manutenção e fornece backup permanente de dados de cache não gravados se houver uma falha de energia.

Características principais

O ThinkSystem DS2200 oferece os seguintes recursos e benefícios principais:

  • Armazenamento básico de baixo custo com duas configurações de controlador ativo / ativo para alta disponibilidade e desempenho.
  • Conectividade de host flexível para atender às diversas necessidades do cliente, com suporte para SAS de 12 Gb (módulo de controlador SAS) ou conectividade Fibre Channel iSCSI 1/10 Gb ou 4/8/16 Gb (módulo controlador FC / iSCSI).
  • Conectividade do lado do drive SAS de 12 Gb com suporte para unidades de fator de forma grande (FALL) de tamanho grande de 4x 2,5 polegadas (SFP) de 12 x 3,5 polegadas no gabinete do controlador; Escalável até 48 unidades LFF por sistema com a conexão das unidades de expansão ThinkSystem DS Series LFF (12x unidades LFF cada) ou até 96 unidades SFF por sistema com a conexão das unidades de expansão SFF ThinkSystem DS Series (unidades SFF 24x cada) para satisfazer Necessidades crescentes de capacidade de armazenamento e desempenho.
  • Flexibilidade no armazenamento de dados em SSD SSSS de alto desempenho, HDDs empresariais com otimização de desempenho o HDD SAS SAS de capacidade otimizada; Misturando e combinando tipos de unidade e fatores de forma dentro de um único sistema para atender perfeitamente aos requisitos de desempenho e capacidade para várias cargas de trabalho.
  • Suporte para unidades de codificação automática (SEDs) para permitir aos clientes proteger seus dados confidenciais e cumprir com vários regulamentos de segurança, quando necessário.
  • Um conjunto rico de funções padrão disponíveis sem custo extra, incluindo pools de armazenamento virtualizados, snapshots, thin provisioning, reconstrução RAID rápida, níveis rígidos HDD em tempo real, cache de leitura SSD e All Flash Array (AFA).
  • Funções licenciadas opcionais, incluindo maior número de snapshots para maior escalabilidade, níveis em SSD em tempo real para aumentar o desempenho da IOPS e replicação assíncrona para proteção de dados 24x7 e recuperação de desastres.
  • GUI intuitiva e baseada na web para fácil configuração e gerenciamento do sistema, bem como interface de linha de comando (CLI).
  • Projetado para disponibilidade de 99,999%.

O ThinkSystem DS2200 suporta a gama completa de requisitos de armazenamento de dados, desde aplicativos altamente utilizados até aplicativos de alta capacidade e de baixa utilização.

As seguintes unidades de 2,5 polegadas são suportadas:

  • Unidades de estado sólido otimizadas em capacidade (1 unidade de gravação por dia [DWD]): 3.84 TB e 7.68 TB
  • Unidades de estado sólido de alto desempenho (3 DWD e 10 DWD): 400 GB, 800 GB e 1,6 TB
  • Unidades de estado sólido criptografadas de alto desempenho (10 DWD): 800 GB
  • Unidades de disco de classe corporativa optimizadas para o desempenho:Unidades de disco auto-criptografadas de classe empresarial otimizadas para desempenho: 1,2 TB 10 K rpm
    • 300 GB, 600 GB e 900 GB 15 K rpm
    • 600 GB, 900 GB, 1,2 TB e 1,8 TB 10 K rpm
  • Unidades de disco Nearline de classe arquivística de alta capacidade: 1 TB e 2 TB 7.2 K rpm

As seguintes unidades de 3,5 polegadas são suportadas:

  • Unidades de estado sólido de alto desempenho (3 DWD e 10 DWD): 400 GB
  • Unidades de disco de classe corporativa optimizadas para o desempenho: 900 GB 10 K rpm
  • Unidades de disco nearline de classe de arquivamento de alta capacidade: 2 TB, 4 TB, 6 TB, 8 TB e 10 TB 7.2 K rpm
  • Unidades de disco de auto-encriptação de nearline de classe de arquivamento de alta capacidade: 4 TB 7.2 K rpm

Todas as unidades são de duas portas e hot-swappable. As unidades do mesmo fator de forma podem ser misturadas dentro do gabinete apropriado, o que fornece a flexibilidade para atender às necessidades de desempenho e capacidade dentro de um único gabinete.

Até três unidades de expansão ThinkSystem DS Series são suportadas por um único ThinkSystem DS2200. Os clientes podem misturar gabinetes de expansão de 3,5 polegadas e 2,5 polegadas atrás de um gabinete de controle de 3,5 polegadas ou 2,5 polegadas. Esta configuração oferece flexibilidade adicional para misturar unidades de 3,5 polegadas e 2,5 polegadas dentro de um único sistema (mas não dentro do gabinete). Mais unidades e gabinetes de expansão são projetados para serem adicionados dinamicamente com praticamente nenhum tempo de inatividade, o que ajuda a responder rápida e perfeitamente às crescentes demandas de capacidade.

O ThinkSystem DS2200 oferece altos níveis de disponibilidade de sistema e dados com as seguintes tecnologias:

  • Módulos de controle duplo-ativos com espelhamento de cache de baixa latência
  • HDDs de duas portas e SSDs com detecção automática de falhas de unidade e reconstrução RAID rápida com peças sobressalentes quentes globais
  • Componentes de hardware redundantes, hot-swappable e substituíveis pelo cliente, incluindo transceptores SFP / SFP +, módulos de controle, módulos de expansão, módulos de energia e refrigeração e unidades
  • Suporte de failover de caminho automatizado para o caminho de dados entre o host e as unidades com software multipathing
  • Atualizações de firmware do controlador não disruptivo para configurações de controlador duplo com multipathing

Componentes e conectores

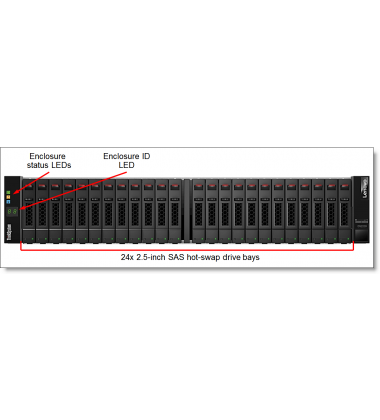

A figura a seguir mostra a frente do chassi ThinkSystem DS2200 SFF e da unidade de expansão SFF da série DS.

Lenovo ThinkSystem DS2200 Storage Array - 41.2TB SFF SSD em estoque
Figura 2. Painel ThinkSystem DS2200 SFF e unidade de expansão SFF da série DS: Vista frontal

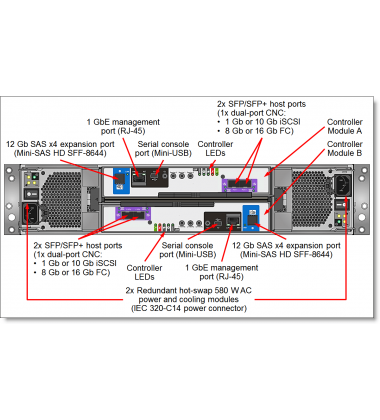

A figura a seguir mostra a visão traseira do ThinkSystem DS2200 com módulos de controlador FC / iSCSI.

Lenovo ThinkSystem DS2200 Storage Array - 41.2TB SFF SSD envio imediato
Figura 5. ThinkSystem DS2200 com módulos de controlador FC / iSCSI: Vista traseira

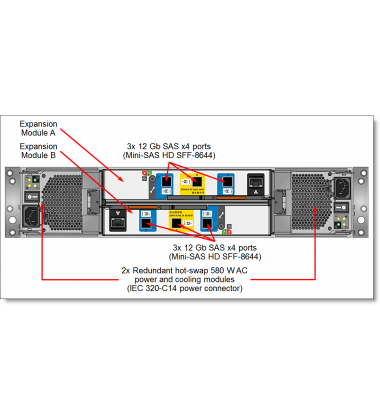

A figura a seguir mostra a parte traseira da unidade de expansão ThinkSystem DS Series.

Lenovo ThinkSystem DS2200 Storage Array - 41.2TB SFF SSD preço
Figura 6. Unidade de expansão ThinkSystem DS Series: Vista traseira

Nota: A porta B na unidade de expansão da Série DS não é utilizada.

Especificações do sistema

A tabela a seguir lista as especificações ThinkSystem DS2200.

Tabela 1. Especificações do sistema
ComponenteEspecificação
Fator de forma
  • ThinkSystem DS2200: montagem em rack 2U (tipo de máquina 4599)
  • ThinkSystem DS Series Expansion Unit: 2U rack mount (tipo de máquina 4588)

Configuração do controlador
Dois tipos de módulos de controle:
  • Módulo de controlador SAS DS2200
  • Módulo de controlador DS2200 FC / iSCSI
Configuração do controlador duplo apenas. Ambos os controladores no sistema devem ser do mesmo tipo.
Níveis de RAID RAID 0, 1, 5, 6 e 10.
Memória do controlador 16 GB por sistema (8 GB por módulo controlador). Proteção de cache sem bateria com memória flash e supercapacitores. Proteção de espelhamento de cache de baixa latência para configurações de controlador duplo.
Baías de transmissão Até 96 compartimentos de unidade SFF por sistema de armazenamento:
  • 24 compartimentos de unidade SFF no chassi do DS2200 SFF
  • 24 compartimentos de unidade SFF na unidade de expansão SFF; Até 3 unidades de expansão
Até 48 compartimentos de unidade LFF por sistema de armazenamento:
  • 12 compartimentos de unidade LFF no chassi DS2200 LFF
  • 12 compartimentos de unidade LFF na unidade de expansão LFF; Até 3 unidades de expansão
O Intermix dos gabinetes SFF e LFF é suportado.
Tecnologia de transmissão SAS e NL SAS HDDs e SEDs, SAS SSDs. Intermix de HDDs e SSDs são suportados. Intermix de SEDs com HDDs ou SSDs não é suportado.
Conectividade da unidade

Infraestrutura de conexão de unidade SAS de 12 Gb de porta dupla.

Unidade de controle com dois módulos de controle (portas por módulo de um controlador):
  • Portas de unidade interna 24x 12 Gb SAS (gabinete SFF)
  • Portas de unidade interna 12x 12 Gb SAS (gabinete LFF)
  • 1x 12 Gb SAS x4 (Mini-SAS HD SFF-8644) porta de expansão para a fixação dos gabinetes de expansão
Unidade de expansão com dois módulos de expansão (portas por módulo de expansão):
  • Portas de unidade interna 24x 12 Gb SAS (gabinete SFF)
  • Portas de unidade interna 12x 12 Gb SAS (gabinete LFF)
  • 3x 12 Gb SAS x4 (Mini-SAS HD SFF-8644) portas de expansão; Duas dessas portas (portas A e C) são usadas para a conexão em cadeia dos gabinetes de expansão; O porto B não é usado.
Drives SFF drives:
  • HDDs SAS de 300 GB, 600 GB e 900 GB 15K rpm 12 Gb SAS
  • HDLs SAS de 600 GB, 900 GB, 1,2 TB e 1,8 TB 10K rpm 12 Gb SAS
  • 1,2 TB 10K rpm 12 Gb SAS SED HDD
  • Discos rígidos SAS de 1 TB e 2 TB 7.2K rpm 12 Gb NL SAS
  • SSD SAS de 3,84 TB e 7,68 TB de 12 Gb (1 DWD)
  • 400 GB, 800 GB e 1,6 TB de SAS SAS de 12 Gb (3 DWD e 10 DWD)
  • 800 GB 12 Gb SAS SED SSD (10 DWD)
LFF drives:
  • Discos rígidos SAS 900 GB 10K rpm 12 Gb SAS
  • 2 TB, 4 TB, 6 TB, 8 TB e 10 TB 7.2K rpm 12 Gb NL SAS HDDs
  • 4 TB 7.2K rpm NL 12 Gb SAS SED HDD
  • 400 SSD de SAS de 12 Gb SAS (3 DWD e 10 DWD)
Capacidade de armazenamento
  • Drives SFF: até 737 TB (SSD SSD de 2,5 polegadas de 96 x 7,68 TB)
  • Unidades LFF: até 480 TB (48x 10 TB 3,5 polegadas NL SAS HDDs)
Conectividade de host Módulo de controlador SAS DS2200: portas host 2x 12 Gb SAS (Mini-SAS HD, SFF-8644)
Módulo controlador DS2200 FC / iSCSI: 2 x portas host do SFP / SFP + CNC
Opções da porta do host CNC (por módulo do controlador):
  • 2x 1 Gb iSCSI SFP (1 Gb de velocidade, UTP, RJ-45)
  • 2x 10 Gb iSCSI SFP + (1/10 Gb de velocidade, SW fibra óptica, LC)
  • 2x 8 Gb FC SFP + (velocidades de 4/8 Gb, fibra óptica SW, LC)
  • 2x 16 Gb FC SFP + (velocidades 4/8/16 Gb, fibra óptica SW, LC)
  • Cabos 2x 10 Gb iSCSI SFP + DAC
Sistemas operacionais de hospedagem Microsoft Windows Server 2012, 2012 R2 e 2016; Red Hat Enterprise Linux (RHEL) 6 e 7; SUSE Linux Enterprise Server (SLES) 11 e 12; VMware vSphere 5.5 e 6.0; Citrix XenServer 6.5.
Recursos de software padrão Nível inteligente em tempo real para HDDs, pools de armazenamento virtualizados, thin provisioning, cache de leitura SSD, reconstrução RAID rápida, snapshots (até 128 alvos), All Flash Array.
Recursos de software opcionais Nível inteligente em tempo real para SSDs, Snapshots (até 1024 alvos), Replicação assíncrona.
Performance Configuração do controlador duplo
  • Até 100000 discos aleatórios lidos IOPS
  • Capacidade de leitura de disco sequencial de até 3,5 GBps
  • Capacidade de gravação de disco sequencial de até 3.0 GBps
Máximos de configuração Por sistema:
  • Número máximo de pools de armazenamento virtual: 2 (1 por módulo do controlador)
  • Tamanho máximo do pool virtual: 1.1 PB
  • Número máximo de volumes lógicos: 1024
  • Tamanho máximo do volume lógico: 140 TB
  • Número máximo de unidades em um grupo de unidades: 16
  • Número máximo de grupos de unidades: 32
  • Peças de reserva globais máximas: 16
  • Número máximo de iniciadores: 4096 (1024 por porta do host no módulo do controlador)
  • Número máximo de iniciadores por host: 128
  • Número máximo de grupos de host: 32
  • Número máximo de hosts em um grupo hospedeiro: 256
  • Tamanho máximo do cache de leitura SSD: 4 TB
  • Número máximo de snapshots: 1024 (requer uma licença opcional)
  • Número máximo de pares de replicação: 1 (requer uma licença opcional)
  • Número máximo de volumes de replicação: 32 (requer uma licença opcional)
Resfriamento Refrigeração redundante com dois ventiladores incorporados em módulos de energia e refrigeração (PCMs).
Fonte de energia Duas fontes de alimentação CA de 580 W hot-swap redundantes incorporadas em PCMs.
Peças de troca a quente Módulos de controle, módulos de expansão, transceptores SFP / SFP +, unidades, PCMs.
Interfaces de gerenciamento 1 porta GbE (UTP, RJ-45) e porta serial (Mini-USB) nos módulos do controlador.
Interface baseada na Web (WBI); Telnet, SSH ou Direct Connect USB CLI; SNMP e notificações por e-mail; Lenovo XClarity opcional.
Recursos de segurança Secure Socket Layer (SSL), Secure Shell (SSH), unidades auto-criptografantes (SEDs).
Garantia Unidade substituível pelo cliente de três anos e garantia limitada no local com resposta no dia útil seguinte de 9x5. As atualizações opcionais do serviço de garantia estão disponíveis através da Lenovo: Peças Instaladas do Técnico, cobertura 24x7, tempo de resposta de 2 horas ou 4 horas, reparo comprometido de 6 horas ou 24 horas, extensões de garantia de 1 ano ou 2 anos, YourDrive YourData, instalação Serviços.
Dimensões Altura: 88 mm (3,5 polegadas); Largura: 443 mm (17,4 pol.); Profundidade: 630 mm (24,8 pol.)
Peso
  • Gabinete do controlador SFF (totalmente configurado): 30 kg (66 lb)
  • Gabinete de expansão SFF (totalmente configurado): 25 kg (55 lb)
  • Gabinete do controlador LFF (totalmente configurado): 32 kg (71 lb)
  • Gabinete de expansão LFF (totalmente configurado): 28 kg (62 lb)

Gabinetes do controlador

A tabela a seguir lista os modelos de relacionamento do ThinkSystem DS2200.

Tabela 2. Modelos de relacionamento ThinkSystem DS2200
DescriçãoNúmero da peça
Modelos SFF - FC / iSCSI
Lenovo ThinkSystem DS2200 SFF FC / iSCSI Dual Controller Unit (documentação em inglês dos EUA) 4599A11 *
Lenovo ThinkSystem DS2200 SFF FC / iSCSI Dual Controller Unit (documentação chinesa simplificada) 4599A1C ^
Lenovo ThinkSystem DS2200 SFF FC / iSCSI Dual Controller Unit (documentação japonesa) 4599A1J **
Modelos SFF - SAS
Lenovo ThinkSystem DS2200 SFF SAS Dual Controller Unit (documentação em inglês dos EUA) 4599A21 *
Unidade Dual Controller Lenovo ThinkSystem DS2200 SFF SAS (documentação chinesa simplificada) 4599A2C ^
Lenovo ThinkSystem DS2200 SFF SAS Dual Controller Unit (documentação japonesa) 4599A2J **
Modelos LFF - FC / iSCSI
Lenovo ThinkSystem DS2200 LFF unidade FC / iSCSI Dual Controller (documentação em inglês dos EUA) 4599A31 *
Lenovo ThinkSystem DS2200 LFF unidade FC / iSCSI Dual Controller (documentação chinesa simplificada) 4599A3C ^
Lenovo ThinkSystem DS2200 LFF unidade FC / iSCSI Dual Controller (documentação japonesa) 4599A3J **
Modelos LFF - SAS
Lenovo ThinkSystem DS2200 LFF SAS Dual Controller Unit (documentação em inglês dos EUA) 4599A41 *
Lenovo ThinkSystem DS2200 LFF SAS Dual Controller Unit (documentação em chinês simplificado) 4599A4C ^
Lenovo ThinkSystem DS2200 LFF SAS Dual Controller Unit (documentação japonesa) 4599A4J **

* Disponível em todo o mundo (exceto China e Japão).
^ Disponível apenas na China.
** Disponível apenas no Japão.

A tabela a seguir lista os modelos base CTO para o ThinkSystem DS2200.

Tabela 3. Modelos de base CTO ThinkSystem DS2200
DescriçãoModelo de tipo de máquinaCódigo de recurso
Chassis Lenovo ThinkSystem DS2200 SFF (2x PCMs, sem módulos de controle) 4599-HC2 AU2A
Chassis Lenovo ThinkSystem DS2200 LFF (2x PCMs, sem módulos de controle) 4599-HC1 AU28

Notas de configuração:

  • Para os modelos de relacionamento, dois módulos DS2200 FC / iSCSI ou SAS Controller estão incluídos na configuração do modelo.
  • Para os modelos CTO, devem ser selecionados dois módulos DS2200 FC / iSCSI Controller Modules (código de recurso AU2G) ou DS2200 SAS Modules Controller (código de recurso AU2F) durante o processo de configuração, e ambos os módulos devem ser do mesmo tipo - FC / iSCSI ou SAS (Não é suportada a mistura de módulos FC / iSCSI e SAS).

Os modelos do ThinkSystem DS2200 incluem os seguintes itens:

  • Um chassi LFF ou SFF com os seguintes componentes:Lenovo Storage 12Gb Kit de montagem em rack SAN - Rails 25 "-36"
    • Dual FC / iSCSI ou módulos de controlador SAS
    • Dois módulos de alimentação CA e refrigeração de 580 W
  • Lenovo USB A Male-to-Mini-B cabo de 1,5 m
  • Guia de Introdução
  • Electronic Publications Flyer
  • Dois cabos de alimentação:
    • Cabos de alimentação de rack IEC 320-C14 de 1,5 m, 10 A / 100-250V, C13 (modelos de relacionamento)
    • Cabos de energia configurados pelo cliente (modelos CTO)

Módulos de controle

O ThinkSystem DS2200 suporta configurações de controlador duplo e os modelos ThinkSystem DS2200 são fornecidos com dois módulos de controle. Estão disponíveis os seguintes tipos de módulos de controle:

  • Módulos do controlador SAS DS2200
  • Módulos do controlador DS2200 FC / iSCSI

Os módulos controladores SAS DS2200 fornecem um acessório SAS direto para até dois hosts com um HBA SAS suportado instalado. Cada DS2200 SAS Controller Module possui duas portas SAS de 12 Gb com conectores Mini-SAS HD (SFF-8644).

Os módulos do controlador DS2200 FC / iSCSI fornecem conectividade ISSCSI ou FC com base nos recursos com um iniciador de software suportado ou HBA instalado. Cada módulo controlador DS2200 FC / iSCSI possui um controlador de rede convergente incorporado (CNC) que possui duas portas SFP / SFP +.

O CNC suporta os seguintes protocolos de conectividade de armazenamento, dependendo do transceptor SFP / SFP + instalado ou dos cabos DAC anexados:

  • 1 Gb iSCSI com módulos ópticos RJ-45 SFP de 1 GbE
  • ISCSI 1/10 Gb com módulos ópticos SFP + 10 GbE SW com conectores LC
  • ISCSI de 10 Gb com cabos DAC SFP + 10 GbE
  • Fibre Channel 4/8 Gb com módulos ópticos FC SW SFP + 8 G com conectores LC
  • Fibre Channel 4/8/16 Gb com módulos ópticos SFP + FC SW de 16 Gb com conectores LC

Notas:

  • Ambas as portas do CNC no módulo controlador DS2200 FC / iSCSI devem ter o mesmo tipo de conectividade (o mesmo tipo de módulos SFP / SFP + ou cabos DAC).
  • Ambos os módulos do controlador no sistema devem ser do mesmo tipo e devem ter configurações de porta correspondentes (ou seja, as portas nos dois módulos do controlador DS2200 FC / iSCSI devem ter módulos SFP / SFP + do mesmo tipo).

Os módulos do controlador SAS e os módulos de controlador FC / iSCSI possuem uma porta de expansão SAS x4 de 12 Gb (conector Mini-SAS HD SFF-8644) para a fixação das unidades de expansão ThinkSystem DS Series.

A tabela a seguir lista os módulos do controlador e as opções de conectividade suportadas.

Tabela 4. Módulos do controlador e opções de conectividade
DescriçãoNúmero da peçaCódigo de recursoQuantidade máxima por DS2200
Módulos de controle
DS2200 SAS Controller Module 01DC502 AU2F 2 ^
Módulo controlador DS2200 FC / iSCSI 01DC498 AU2G 2 ^
Opções de conectividade do host do controlador FC e iSCSI
Pacote 1G RJ-45 iSCSI SFP + Module 1 00WC086 AT2C 4 *
10G SW Optical iSCSI SFP + Module 1 pack 00WC087 AT2A 4 *
8G Fibre Channel SFP + Módulo 1 pacote 00WC088 AT28 4 *
Pacote de 16G Fibre Channel SFP + Module 1 00WC089 AT29 4 *
Opções de cabo para FC e conectividade de host iSCSI óptico
Lenovo 1m LC-LC OM3 MMF Cable 00MN502 ASR6 4 **
Lenovo 3m LC-LC OM3 MMF Cable 00MN505 ASR7 4 **
Lenovo 5m LC-LC OM3 MMF Cable 00MN508 ASR8 4 **
Lenovo 10m LC-LC OM3 MMF Cable 00MN511 ASR9 4 **
Lenovo 25m LC-LC OM3 MMF Cable 00MN517 ASRB 4 **
Opções de cabo DAC para conectividade host iSCSI de 10 Gb
Lenovo 1m Passive SFP + DAC Cable 90Y9427 A1PH 4 **
Lenovo 2m Passive SFP + DAC Cable 00AY765 A51P 4 **
Lenovo 3m Passive SFP + DAC Cable 90Y9430 A1PJ 4 **
Cabos de conectividade host SAS - Mini-SAS HD (controlador) para Mini-SAS HD (host)
Cabo externo MiniSAS HD 8644 / MiniSAS HD 8644 0.5M 00YL847 AU16 4 **
Cabo Externo MiniSAS HD 8644 / MiniSAS HD 8644 1M 00YL848 AU17 4 **
Cabo externo MiniSAS HD 8644 / MiniSAS HD 8644 2M 00YL849 AU18 4 **
Cabo externo MiniSAS HD 8644 / MiniSAS HD 8644 3M 00YL850 AU19 4 **
Opções de cabo para portas de gerenciamento iSCSI e Ethernet de 1 Gb
Lenovo Ethernet CAT5E blindado cabo de 6 m 00WE747 AT1G 6 ***
Cabos de reposição para portas de gerenciamento em série
Lenovo USB A Male-to-Mini-B cabo de 1,5 m 00WE746 AT1F 1

^ Os modelos de relacionamento incluem dois módulos de controle. Os modelos CTO requerem a seleção de dois módulos de controle.
* Até dois módulos SFP / SFP + por controlador; Os módulos devem ser do mesmo tipo.
** Até dois cabos por controlador.
*** Até três cabos por controlador: um cabo para conexão de porta de gerenciamento de 1 GbE; Até dois cabos para conexões de portas CNC com módulos 1G RJ-45 anexados.

Gabinetes de expansão

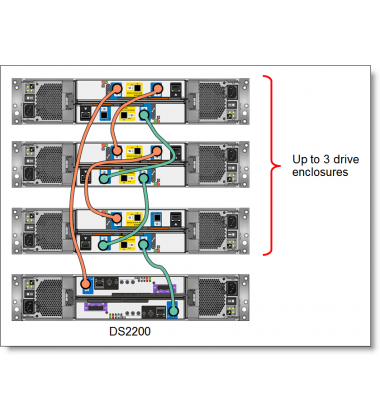

O ThinkSystem DS2200 suporta a ligação de até três gabinetes de expansão ThinkSystem DS Series. Os gabinetes Intermix of LFF e SFF são suportados. Os gabinetes podem ser adicionados ao sistema de forma não disruptiva.

A tabela a seguir lista os modelos de relacionamento dos gabinetes de expansão ThinkSystem DS Series.

Tabela 5. Modelos de relacionamento da Unidade de Expansão da Série ThinkSystem DS
DescriçãoNúmero da peça
Modelos SFF
Unidade de Expansão Dual IOM Lenovo ThinkSystem DS Series (documentação em inglês dos EUA) 4588A21 *
Unidade de expansão Dual IOM Lenovo ThinkSystem DS Series (documentação chinesa simplificada) 4588A2C ^
Unidade de Expansão Dual IOM Lenovo ThinkSystem DS Series (documentação japonesa) 4588A2J **
Modelos LFF
Lenovo ThinkSystem DS Series Dual IOM LFF Expansion Unit (documentação em inglês dos EUA) 4588A11 *
Unidade de expansão Dual IOM LFF Lenovo ThinkSystem DS (documentação chinesa simplificada) 4588A1C ^
Unidade de Expansão Dual IOM Lenovo ThinkSystem DS Series (documentação japonesa) 4588A1J **

* Disponível em todo o mundo (exceto China e Japão).
^ Disponível apenas na China.
** Disponível apenas no Japão.

A tabela a seguir lista os modelos base CTO para as Unidades de Expansão da Série DS.

Tabela 6. Unidades de Expansão da Série ThinkSystem Série CTO
DescriçãoModelo de tipo de máquinaCódigo de recurso
Unidade de Expansão SFF Lenovo ThinkSystem DS Series (2x PCMs, não IOMs) 4588-HC2 AU26
Unidade de expansão Lenovo ThinkSystem DS Series LFF (2x PCMs, não IOMs) 4588-HC1 AU25

Notas de configuração:

  • Para os modelos de relacionamento, dois módulos de expansão de I / O SAS estão incluídos na configuração do modelo.
  • Para os modelos CTO, dois módulos de expansão SAS I / O (código de recurso AU2K) devem ser selecionados durante o processo de configuração.

Os modelos das Unidades de Expansão da Série ThinkSystem DS incluem os seguintes itens:

  • Um chassi LFF ou SFF com os seguintes componentes:Lenovo Storage 12Gb Kit de montagem em rack SAN - Rails 25 "-36"
    • Módulos de expansão de E / S Dual SAS
    • Dois módulos de alimentação CA e refrigeração de 580 W
  • Lenovo USB A Male-to-Mini-B cabo de 1,5 m
  • Guia de Introdução
  • Electronic Publications Flyer
  • Dois cabos de alimentação:
    • Cabos de alimentação de rack IEC 320-C14 de 1,5 m, 10 A / 100-250V, C13 (modelos de relacionamento)
    • Cabos de energia configurados pelo cliente (modelos CTO)

Cada unidade de expansão da série DS ThinkSystem é fornecida com dois módulos de expansão SAS I / O. Cada módulo de expansão fornece conectividade SAS de 12 Gb para as unidades internas e possui três portas SAS x4 externas de 12 Gb (conectores Mini-SAS HD SFF-8644 rotados Port A, Porta B e Porta C) que são usados ​​para conexões ao ThinkSystem DS2200 e para ligar em cascata os gabinetes de expansão entre si.

A porta de expansão no módulo do controlador está conectada à porta A no módulo de expansão e a porta C no módulo de expansão está conectada à porta A no módulo de expansão no gabinete adjacente e assim por diante.

Nota: A porta B no módulo de expansão não é utilizada.



A tabela a seguir lista as informações de pedidos para as opções de conectividade do gabinete de expansão suportadas.

Tabela 7. Opções de conectividade da unidade de expansão
DescriçãoNúmero da peçaCódigo de recursoQuantidade por unidade de expansão
Cabo externo MiniSAS HD 8644 / MiniSAS HD 8644 0.5M 00YL847 AU16 2 *
Cabo Externo MiniSAS HD 8644 / MiniSAS HD 8644 1M 00YL848 AU17 2 *
Cabo externo MiniSAS HD 8644 / MiniSAS HD 8644 2M 00YL849 AU18 2 *
Cabo externo MiniSAS HD 8644 / MiniSAS HD 8644 3M 00YL850 AU19 2 *

* Um cabo por módulo de expansão; São necessários dois cabos por cada gabinete de expansão.

Drives

O chassi ThinkSystem DS2200 SFF e os gabinetes de expansão SFF da Série DS suportam até 24 unidades de troca quente SFF, e o gabinete ThinkSystem DS2200 LFF e os gabinetes de expansão DS Series LFF suportam até 12 unidades hot-swap.

A tabela a seguir lista as opções de unidade suportadas para o chassi DS2200 SFF e os gabinetes de expansão SFF da série DS.

Tabela 8. Opções de unidade SFF
DescriçãoNúmero da peçaCódigo de recursoQuantidade máxima por gabinete do SFF
Discos rígidos hot-swap SAS de 2,5 polegadas e 12 Gbps
Lenovo Storage 300GB 15K 2.5 "SAS HDD 01DC197 AU1J 24
Lenovo Storage 600GB 10K 2.5 "SAS HDD 01DC427 AU1Q 24
Lenovo Storage 600GB 15K 2.5 "SAS HDD 01DC192 AU1H 24
Lenovo Storage 900GB 10K 2.5 "SAS HDD 01DC417 AU1N 24
Lenovo Storage 900GB 15K 2.5 "SAS HDD 01KP040 AVP5 24
Lenovo Storage 1.2TB 10K 2.5 "SAS HDD 01DC407 AU1L 24
Lenovo Storage 1.8TB 10K 2.5 "SAS HDD 01DC402 AU1K 24
SED de hot-swap SAS de 2,5 polegadas e 12 Gbps
Lenovo Storage 1.2TB 10K 2.5 "SAS HDD (SED) 01DC412 AU1M 24
Discos rígidos de 2,5 polegadas 12 Gbps NL SAS hot-swap
Lenovo Storage 1TB 7.2K 2.5 "NL-SAS HDD 01DC442 AU1S 24
Lenovo Storage 2TB 7.2K 2.5 "NL-SAS HDD 01DC437 AU1R 24
SSDs Hot-swap SAS de 2,5 polegadas e 12 Gbps (1 Drive Write per Day [DWD])
Lenovo Storage 3.84TB 1DWD 2.5 "SAS SSD (1200.2) 01CX632 AV2F 24
Lenovo Storage 3.84TB 1DWD 2.5 "SAS SSD (PM1633a) 01KP065 AVPA 24
Lenovo Storage 7.68TB 1DWD 2.5 "SAS SSD (PM1633a) 01KP060 AVP9 24
SSD de Hot-swap SAS de 2,5 polegadas e 12 Gbps (3 escrituras de unidade por dia)
Lenovo Storage 400GB 3DWD SSD 2.5 "SAS SSD 01DC482 AU1V 24
Lenovo Storage 800GB 3DWD SSD 2.5 "SAS SSD 01DC477 AU1U 24
Lenovo Storage 1.6TB 3DWD SSD 2.5 "SAS SSD 01DC472 AU1T 24
SSDs hot-swap SAS de 2,5 polegadas e 12 Gbps (10 escrituras de unidade por dia)
Lenovo Storage 400GB 10DWD SSD 2.5 "SAS SSD 01DC462 AUDK 24
Lenovo Storage 800GB 10DWD SSD 2.5 "SAS SSD 01DC452 AUDH 24
Lenovo Storage 1.6TB 10DWD SSD 2.5 "SAS SSD 01DC447 AUDG 24

Quem viu, viu também
Fechar
Seu carrinho está vazio
Navegue por nossa loja e encha seu carrinho com as melhores ofertas!
