Lenovo ThinkSystem DS6200 Storage Array - 123.6TB SFF SSD SAS

Part Number: 4619A11-123.6TB
Mais Visões
OK em estoque, envio imediato
NCM: 8471.80.00
Garantia: Pela rede autorizada Lenovo de 3 anos On-site
Por: R$365.237,13
à vista no BOLETO/DEPÓSITO/TED R$310.451,56
em até 3x de R$121.745,71 sem juros
ou 6x de R$68.472,11 1,98% a.m.
Parcelado
  • 1x de R$365.237,13
    sem juros
  • 2x de R$182.618,57
    sem juros
  • 3x de R$121.745,71
    sem juros
  • 4x de R$98.758,61
    Total R$395.034,43
    1,98% a.m.
  • 5x de R$80.571,22
    Total R$402.856,11
    1,98% a.m.
  • 6x de R$68.472,11
    Total R$410.832,67
    1,98% a.m.
CLIQUE AQUI E SOLICITE ATUALIZAÇÃO DE PREÇO E PRAZO ANTES DE COMPRAR

Informe seu e-mail abaixo, que checaremos com o distribuidor o preço e estoque deste item em tempo real. Isso poderá levar de 15 minutos até 48 horas. Assim que o preço for atualizado você receberá uma mensagem automática em seu e-mail.
Obs.: Este serviço funciona das 8:00h às 18:00h, de segunda à sexta-feira

* Campos Obrigatórios

ok + -
Adicionar à lista de compras
Calcular frete
Achou preço melhor? Clique aqui!

Achou preço melhor?

Caso encontre em algum concorrente e/ou site um preço melhor do que o nosso, preencha os campos abaixo e nos envie para verificarmos possíveis descontos.

* Campos Obrigatórios

Cote para mais de 1 peça Clique aqui!

Cote com desconto para duas peças ou mais

* Campos Obrigatórios

Descrição do Produto

Lenovo ThinkSystem DS6200 Storage Array SFF SSD SAS

Configuração deste conjunto:

Lenovo ThinkSystem DS6200 SFF FC / iSCSI Dual Controller Unit - PN: 4599A11

- 66 discos de 1.8TB SAS 10K (PN: 01DC402)
- 6 SSD de 800GB SAS 3DWD (PN: 01DC477) com um volume total de 41.2TB bruto

- Gaveta para 24 HDs 2,5" + 2 Gabinetes de expansão para 24 HDs 2,5"
- 1024 LUNs
- Tamanho do repositório virtual de 1.1PB
- Controladora Redundante
- 16GB de memória nas Controladoras (8GB por controladora)
- Suporta até 240 HDs (com mais 3 Gavetas e expansão)
- Níveis de RAID 0/1/5/6/10
- Conectividade nativa FC e iSCSI (2 portas por controladora)
- Fonte redundante
- Até 128 Snapshots (opcionais de 512 e 1024)
- Replicação Assíncrona opcional
- 100K IOPs de leitura
- Thin Provisioning
- Gerenciamento nativo e virtualização interna
- Lenovo Storage DS6200 1G RJ45 iSCSI SFP+ Module 1 pack
- Garantia de 3 anos On-Site

O foco principal deste Storage da Lenovo é armazenamanto com altíssima performance e baixo custo por Terabyte armazenado, já que tem 66 discos de 10K RPM e mais 6 SSDs SAS de 800GB, é um Storage focado em alta performance com médio custo de aquisição, produto indicado para clientes que têm altíssimas cargas de acessos simultâneos e grandes cargas de dados, como por exemplo banco de dados para médias / grandes empresas.

* Pronta Entrega *

O Lenovo ThinkSystem DS6200 é um sistema de armazenamento de gama média versátil e escalável projetado para fornecer simplicidade, velocidade, escalabilidade, segurança e alta disponibilidade para empresas de médio e grande porte. O ThinkSystem DS6200 oferece tecnologia de gerenciamento de armazenamento de classe empresarial em uma solução otimizada para o desempenho com uma grande variedade de opções de conectividade do host, configurações de unidade flexíveis e recursos aprimorados de gerenciamento de dados.

Este guia de produtos descreve o Lenovo ThinkSystem DS6200 e fornece informações essenciais de pré-venda para entender sua estrutura, características-chave e especificações, componentes e opções e diretrizes de configuração.

Este guia destina-se a especialistas técnicos, especialistas em vendas, engenheiros de vendas e arquitetos de TI que desejam aprender mais sobre o Lenovo ThinkSystem DS6200 e considerar seu uso em soluções de TI.

Introdução

O Lenovo ThinkSystem DS6200 é um sistema de armazenamento de gama média versátil e escalável projetado para fornecer simplicidade, velocidade, escalabilidade, segurança e alta disponibilidade para empresas de médio e grande porte. O ThinkSystem DS6200 oferece tecnologia de gerenciamento de armazenamento de classe empresarial em uma solução otimizada para o desempenho com uma grande variedade de opções de conectividade do host, configurações de unidade flexíveis e recursos aprimorados de gerenciamento de dados. O ThinkSystem DS6200 é um ajuste perfeito para uma ampla gama de cargas de trabalho da empresa, incluindo grandes dados e análises, sistemas transacionais, bases de dados OLTP e outras aplicações de armazenamento intensivo de I / O.

O ThinkSystem DS6200 suporta até 240 unidades com até nove gabinetes de expansão externa. Ele também oferece configurações flexíveis de unidade com a escolha de unidades de 2,5 polegadas (unidades de controle e expansão) e 3,5 polegadas (apenas unidades de expansão), 10 K ou 15 K rpm SAS e unidades de disco rígido NL SAS de 7,2 K rpm (HDDs) ) E drives auto-criptografados (SEDs) e unidades SAS de estado sólido (SSDs). O DS6200 pode ser dimensionado para 1.84 PB de capacidade de armazenamento bruta.

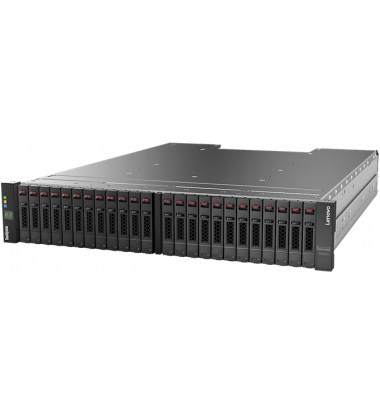

O gabinete Lenovo ThinkSystem DS6200 é mostrado na figura a seguir.

Gabinete do Lenovo ThinkSystem DS6200 SFF
Figura 1. Gabinete do Lenovo ThinkSystem DS6200 SFF

Você sabia?

O ThinkSystem DS6200 suporta capacidades inteligentes de níveis de tempo real que ajudam a otimizar o desempenho do sistema, reduzir custos e simplificar o gerenciamento. O software de base inclui a capacidade de mover dados dinamicamente entre discos rígidos SAS que são otimizados para o custo por IOPS e NL SAS HDDs otimizados para o custo por GB. Com a licença de software opcional, o DS6200 suporta níveis híbridos em HDDs e SSDs.

O ThinkSystem DS6200 oferece a escolha flexível de protocolos de conectividade de host de 12 Gb SAS, 1/10 Gb iSCSI e 4/8/16 Gb Fibre Channel (FC), com suporte para conectividade híbrida iSCSI e Fibre Channel ao mesmo tempo. O design do Controlador de Rede Convergente (CNC) do DS6200 torna a seleção da conectividade do host iSCSI ou FC tão simples como conectar os transceptores correspondentes ou os cabos de Cobre de Conexão Direta (DAC) às portas SFP / SFP + no módulo do controlador.

O ThinkSystem DS6200 suporta proteção de cache sem bateria, o que reduz os custos de manutenção e fornece backup permanente de dados de cache não gravados se houver uma falha de energia.

Características principais

O ThinkSystem DS6200 oferece os seguintes recursos e benefícios principais:

  • Armazenamento intermediário versátil e escalável de alto desempenho com duas configurações de controle ativo / ativo para alta disponibilidade e desempenho.
  • Conectividade de host flexível para atender às diversas necessidades do cliente com suporte para SAS de 12 Gb (módulo de controlador SAS), ou conectividade iSCSI de 1/10 Gb ou 4/8/16 Gb de Fibre Channel (módulo de controle FC / iSCSI), ou ambos, iSCSI e FC em o mesmo tempo.
  • Conectividade do lado do drive SAS de 12 Gb com suporte para unidades de fator de forma pequena (SFF) 24x de 2,5 polegadas no gabinete do controlador; Escalável até 108 unidades LFF por sistema com a ligação das unidades de expansão ThinkSystem DS Series LFF (12x unidades LFF cada) ou até 240 unidades SFF por sistema com a conexão das unidades de expansão SFF ThinkSystem DS Series (unidades SFF 24x cada) para satisfazer Necessidades crescentes de capacidade de armazenamento e desempenho.
  • Flexibilidade no armazenamento de dados em SSD SSSS de alto desempenho, HDDs empresariais com otimização de desempenho o HDD SAS SAS de capacidade otimizada; Misturando e combinando tipos de unidade e fatores de forma dentro de um único sistema para atender perfeitamente aos requisitos de desempenho e capacidade para várias cargas de trabalho.
  • Suporte para unidades de codificação automática (SEDs) para permitir aos clientes proteger seus dados confidenciais e cumprir com vários regulamentos de segurança, quando necessário.
  • Um conjunto rico de funções padrão disponíveis sem custo extra, incluindo pools de armazenamento virtualizados, instantâneos, provisionamento fino, reconstrução RAID rápida, níveis rígidos HDD em tempo real, cache de leitura SSD e All Flash Array (AFA).
  • Funções licenciadas opcionais, incluindo maior número de instantâneos para maior escalabilidade, níveis em SSD em tempo real para aumentar o desempenho da IOPS e replicação assíncrona para proteção de dados 24x7 e recuperação de desastres.
  • GUI intuitiva e baseada na web para fácil configuração e gerenciamento do sistema, bem como interface de linha de comando (CLI).
  • Projetado para disponibilidade de 99,999%.

O ThinkSystem DS6200 suporta a gama completa de requisitos de armazenamento de dados, desde aplicativos altamente utilizados até aplicativos de alta capacidade e de baixa utilização.

As seguintes unidades de 2,5 polegadas são suportadas no controlador e nas unidades de expansão:

  • Unidades de estado sólido otimizadas em capacidade (1 unidade de gravação por dia [DWD]): 3.84 TB e 7.68 TB
  • Unidades de estado sólido de alto desempenho (3 DWD e 10 DWD): 400 GB, 800 GB e 1,6 TB
  • Unidades de estado sólido criptografadas de alto desempenho (10 DWD): 800 GB
  • Unidades de disco de classe corporativa optimizadas para o desempenho:Unidades de disco auto-criptografadas de classe empresarial otimizadas para desempenho: 1,2 TB 10 K rpm
    • 300 GB, 600 GB e 900 GB 15 K rpm
    • 600 GB, 900 GB, 1,2 TB e 1,8 TB 10 K rpm
  • Unidades de disco Nearline de classe arquivística de alta capacidade: 1 TB e 2 TB 7.2 K rpm

As seguintes unidades de 3,5 polegadas são suportadas apenas nas unidades de expansão:

  • Unidades de estado sólido de alto desempenho (3 DWD e 10 DWD): 400 GB
  • Unidades de disco de classe corporativa optimizadas para o desempenho: 900 GB 10 K rpm
  • Unidades de disco nearline de classe de arquivamento de alta capacidade: 2 TB, 4 TB, 6 TB, 8 TB e 10 TB 7.2 K rpm
  • Unidades de disco de auto-encriptação de nearline de classe de arquivamento de alta capacidade: 4 TB 7.2 K rpm

Todas as unidades são de duas portas e hot-swappable. As unidades do mesmo fator de forma podem ser misturadas dentro do gabinete apropriado, o que fornece a flexibilidade para atender às necessidades de desempenho e capacidade dentro de um único gabinete.

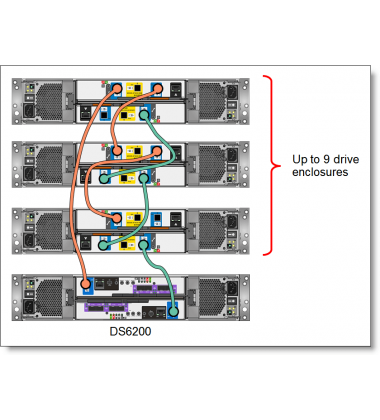

Até nove unidades de expansão ThinkSystem DS Series são suportadas por um único ThinkSystem DS6200. Os clientes podem misturar gabinetes de expansão de 3,5 polegadas e 2,5 polegadas atrás de um gabinete de controle de 2,5 polegadas. Esta configuração oferece flexibilidade adicional para misturar unidades de 3,5 polegadas e 2,5 polegadas dentro de um único sistema (mas não dentro do gabinete). Mais unidades e gabinetes de expansão são projetados para serem adicionados dinamicamente com praticamente nenhum tempo de inatividade, o que ajuda a responder rápida e perfeitamente às crescentes demandas de capacidade.

O ThinkSystem DS6200 oferece altos níveis de disponibilidade de sistema e dados com as seguintes tecnologias:

  • Módulos de controle duplo-ativos com espelhamento de cache de baixa latência
  • HDDs de duas portas e SSDs com detecção automática de falhas de unidade e reconstrução RAID rápida com peças sobressalentes quentes globais
  • Componentes de hardware redundantes, hot-swappable e substituíveis pelo cliente, incluindo transceptores SFP / SFP +, módulos de controle, módulos de expansão, módulos de energia e refrigeração e unidades
  • Suporte de failover de caminho automatizado para o caminho de dados entre o host e as unidades com software multipathing
  • Atualizações de firmware do controlador não disruptivo para configurações de controlador duplo com multipathing

Componentes e conectores

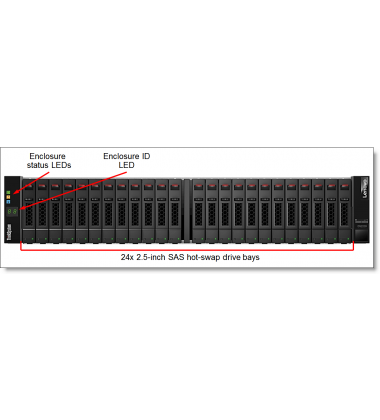

A figura a seguir mostra a frente do chassi ThinkSystem DS6200 SFF e a unidade de expansão SFF da série DS.

O chassi ThinkSystem DS6200 SFF e a unidade de expansão SFF da série DS: Vista frontal
Figura 2. Chassi ThinkSystem DS6200 SFF e unidade de expansão SFF da série DS: Vista frontal

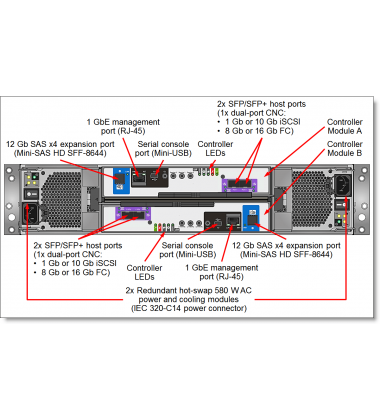

A figura a seguir mostra a visão traseira do ThinkSystem DS6200 com módulos de controle FC / iSCSI.

ThinkSystem DS6200 com módulos de controle FC / iSCSI: Vista traseira
Figura 5. ThinkSystem DS6200 com módulos de controlador FC / iSCSI: Vista traseira

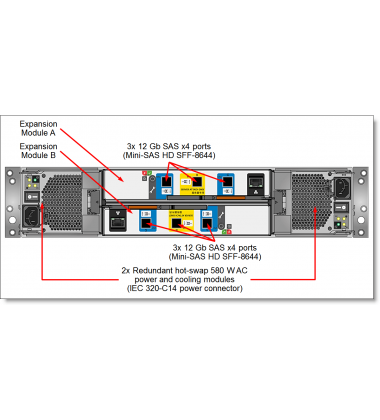

A figura a seguir mostra a parte traseira da unidade de expansão ThinkSystem DS Series.

Unidade de expansão ThinkSystem DS Series: Vista traseira
Figura 6. Unidade de expansão ThinkSystem DS Series: Vista traseira

Nota: A porta B na unidade de expansão da Série DS não é utilizada.

Especificações do sistema

A tabela a seguir lista as especificações ThinkSystem DS6200.

Tabela 1. Especificações do sistema
ComponenteEspecificação
Fator de forma
  • ThinkSystem DS6200: montagem em rack 2U (tipo de máquina 4619)
  • ThinkSystem DS Series Expansion Unit: 2U rack mount (tipo de máquina 4588)

Configuração do controlador
Dois tipos de módulos de controle:
  • Módulo de controlador SAS DS6200
  • DS6200 FC / módulo de controlador iSCSI
Configuração do controlador duplo apenas. Ambos os controladores no sistema devem ser do mesmo tipo.
Níveis de RAID RAID 0, 1, 5, 6 e 10.
Memória do controlador 32 GB por sistema (16 GB por módulo controlador). Proteção de cache sem bateria com memória flash e supercapacitores. Proteção de espelhamento de cache de baixa latência para configurações de controlador duplo.
Baías de transmissão Até 240 compartimentos de unidade SFF por sistema de armazenamento:
  • 24 compartimentos de disco SFF no chassi DSP2006 SFF
  • 24 compartimentos de unidade SFF na unidade de expansão SFF; Até 9 unidades de expansão
Até 24 compartimentos de unidade SFF e 108 LFF por sistema de armazenamento:
  • 24 compartimentos de disco SFF no chassi DSP2006 SFF
  • 12 compartimentos de unidade LFF na unidade de expansão LFF; Até 9 unidades de expansão
Intermix das unidades de expansão SFF e LFF é suportada.
Tecnologia de transmissão SAS e NL SAS HDDs e SEDs, SAS SSDs. Intermix de HDDs e SSDs são suportados. Intermix de SEDs com HDDs ou SSDs não é suportado.
Conectividade da unidade

Infraestrutura de conexão de unidade SAS de 12 Gb de porta dupla.

Unidade de controle com dois módulos de controle (portas por módulo de um controlador):
  • Portas de unidade interna 24x 12 Gb SAS
  • 1x 12 Gb SAS x4 (Mini-SAS HD SFF-8644) porta de expansão para a fixação dos gabinetes de expansão
Unidade de expansão com dois módulos de expansão (portas por módulo de expansão):
  • Portas de unidade interna 24x 12 Gb SAS (gabinete SFF)
  • Portas de unidade interna 12x 12 Gb SAS (gabinete LFF)
  • 3x 12 Gb SAS x4 (Mini-SAS HD SFF-8644) portas de expansão; Duas dessas portas (portas A e C) são usadas para a conexão em cadeia dos gabinetes de expansão; O porto B não é usado.
Drives SFF drives:
  • HDDs SAS de 300 GB, 600 GB e 900 GB 15K rpm 12 Gb SAS
  • HDLs SAS de 600 GB, 900 GB, 1,2 TB e 1,8 TB 10K rpm 12 Gb SAS
  • 1,2 TB 10K rpm 12 Gb SAS SED HDD
  • Discos rígidos SAS de 1 TB e 2 TB 7.2K rpm 12 Gb NL SAS
  • SSD SAS de 3,84 TB e 7,68 TB de 12 Gb (1 DWD)
  • 400 GB, 800 GB e 1,6 TB de SAS SAS de 12 Gb (3 DWD e 10 DWD)
  • 800 GB 12 Gb SAS SED SSD (10 DWD)
Unidades LFF (apenas unidades de expansão):
  • Discos rígidos SAS 900 GB 10K rpm 12 Gb SAS
  • 2 TB, 4 TB, 6 TB, 8 TB e 10 TB 7.2K rpm 12 Gb NL SAS HDDs
  • 4 TB 7.2K rpm NL 12 Gb SAS SED HDD
  • 400 SSD de SAS de 12 Gb SAS (3 DWD e 10 DWD)
Capacidade de armazenamento
  • Drives SFF: Até 1.84 PB (SSD SSD de 2,5 polegadas de 240x 7.68 TB)
  • Unidades LFF: Até 1.26 PB (24x 7.68 TB SSD SAS de 2,5 polegadas + 108x 10 TB de HDDs 3,5 polegadas NL SAS)
Conectividade de host Módulo controlador DS6200 SAS: portas host 4x 12 Gb SAS (Mini-SAS HD, SFF-8644).
Módulo controlador DS6200 FC / iSCSI: 4x portas host SFP / SFP + com dois CNC de portas duplas integradas (cada porta no mesmo CNC deve ter o mesmo tipo de conectividade, os diferentes CNCs podem ter diferentes tipos de conectividade).

Opções da porta do host CNC (por cada CNC no módulo do controlador):
  • 2x 1 Gb iSCSI SFP (1 Gb de velocidade, UTP, RJ-45)
  • 2x 10 Gb iSCSI SFP + (1/10 Gb de velocidade, SW fibra óptica, LC)
  • 2x 8 Gb FC SFP + (velocidades de 4/8 Gb, fibra óptica SW, LC)
  • 2x 16 Gb FC SFP + (velocidades 4/8/16 Gb, fibra óptica SW, LC)
  • Cabos 2x 10 Gb iSCSI SFP + DAC
Sistemas operacionais de hospedagem Microsoft Windows Server 2012, 2012 R2 e 2016; Red Hat Enterprise Linux (RHEL) 6 e 7; SUSE Linux Enterprise Server (SLES) 11 e 12; VMware vSphere 5.5 e 6.0; Citrix XenServer 6.5.
Recursos de software padrão Nível inteligente em tempo real para HDDs, pools de armazenamento virtualizados, aprovisionamento fino, cache de leitura SSD, reconstrução RAID rápida, instantâneos (até 128 alvos), All Flash Array.
Recursos de software opcionais Nível inteligente em tempo real para SSDs, Snapshots (até 1024 alvos), Replicação assíncrona.
atuação Configuração do controlador duplo
  • Até 400000 discos aleatórios lidos IOPS
  • Capacidade de leitura de disco sequencial de até 7 GBps
  • Capacidade de gravação de disco sequencial de até 6 GBps
Máximos de configuração Por sistema:
  • Número máximo de pools de armazenamento virtual: 2 (1 por módulo do controlador)
  • Tamanho máximo do pool virtual: 1.1 PB
  • Número máximo de volumes lógicos: 1024
  • Tamanho máximo do volume lógico: 140 TB
  • Número máximo de unidades em um grupo de unidades: 16
  • Número máximo de grupos de unidades: 32
  • Peças de reserva globais máximas: 16
  • Número máximo de iniciadores: 8192 (1024 por porta do host no módulo do controlador)
  • Número máximo de iniciadores por host: 128
  • Número máximo de grupos de host: 32
  • Número máximo de hosts em um grupo hospedeiro: 256
  • Tamanho máximo do cache de leitura SSD: 4 TB
  • Número máximo de instantâneos: 1024 (requer uma licença opcional)
  • Número máximo de pares de replicação: 1 (requer uma licença opcional)
  • Número máximo de volumes de replicação: 32 (requer uma licença opcional)
Resfriamento Refrigeração redundante com dois ventiladores incorporados em módulos de energia e refrigeração (PCMs).
Fonte de energia Duas fontes de alimentação CA de 580 W hot-swund redundantes incorporadas em PCMs.
Peças de troca a quente Módulos de controle, módulos de expansão, transceptores SFP / SFP +, unidades, PCMs.
Interfaces de gerenciamento 1 porta GbE (UTP, RJ-45) e porta serial (Mini-USB) nos módulos do controlador.
Interface baseada na Web (WBI); Telnet, SSH ou Direct Connect USB CLI; SNMP e notificações por e-mail; Lenovo XClarity opcional.
Recursos de segurança Secure Socket Layer (SSL), Secure Shell (SSH), unidades auto-criptografantes (SEDs).
garantia Unidade substituível pelo cliente de três anos e garantia limitada no local com resposta no dia útil seguinte de 9x5. As atualizações opcionais do serviço de garantia estão disponíveis através da Lenovo: Peças Instaladas do Técnico, cobertura 24x7, tempo de resposta de 2 horas ou 4 horas, reparo comprometido de 6 horas ou 24 horas, extensões de garantia de 1 ano ou 2 anos, YourDrive YourData, instalação Serviços.
Dimensões Altura: 88 mm (3,5 polegadas); Largura: 443 mm (17,4 pol.); Profundidade: 630 mm (24,8 pol.)
Peso
  • Gabinete do controlador SFF (totalmente configurado): 30 kg (66 lb)
  • Gabinete de expansão SFF (totalmente configurado): 25 kg (55 lb)
  • Gabinete de expansão LFF (totalmente configurado): 28 kg (62 lb)

Gabinetes do controlador

A tabela a seguir lista os modelos de relacionamento do ThinkSystem DS6200.

Tabela 2. Modelos de relacionamento ThinkSystem DS6200
DescriçãoNúmero da peça
Modelos SFF - FC / iSCSI
Lenovo ThinkSystem DS6200 SFF FC / iSCSI Dual Controller Unit (documentação em inglês dos EUA) 4619A11 *
Lenovo ThinkSystem DS6200 SFF FC / iSCSI Dual Controller Unit (documentação chinesa simplificada) 4619A1C ^
Lenovo ThinkSystem DS6200 SFF FC / iSCSI Dual Controller Unit (documentação em japonês) 4619A1J **
Modelos SFF - SAS
Unidade de controle duplo Lenovo ThinkSystem DS6200 SFF SAS (documentação em inglês dos EUA) 4619A21 *
Lenovo ThinkSystem DS6200 SFF SAS Dual Controller Unit (documentação chinesa simplificada) 4619A2C ^
Lenovo ThinkSystem DS6200 SFF SAS Dual Controller Unit (documentação japonesa) 4619A2J **

* Disponível em todo o mundo (exceto China e Japão).
^ Disponível apenas na China.
** Disponível apenas no Japão.

A tabela a seguir lista os modelos base do CTO para o ThinkSystem DS6200.

Tabela 3. Modelos de base CTO ThinkSystem DS6200
DescriçãoModelo de tipo de máquinaCódigo de recurso
Lenovo ThinkSystem DS6200 SFF Chassis (2x PCMs, sem módulos de controle) 4619-HC2 AU32

Notas de configuração:

  • Para os modelos de relacionamento, dois módulos DS6200 FC / iSCSI ou SAS Controller estão incluídos na configuração do modelo.
  • Para modelos CTO, dois módulos DS6200 FC / iSCSI Controller (código de recurso AU34) ou DS6200 SAS (código de recurso AU33) devem ser selecionados durante o processo de configuração, e ambos os módulos devem ser do mesmo tipo - FC / iSCSI ou SAS (Não é suportada a mistura de módulos FC / iSCSI e SAS).

Os modelos do ThinkSystem DS6200 incluem os seguintes itens:

  • Um chassi SFF com os seguintes componentes:Lenovo Storage 12Gb Kit de montagem em rack SAN - Rails 25 "-36"
    • Dual FC / iSCSI ou módulos de controlador SAS
    • Dois módulos de alimentação CA e refrigeração de 580 W
  • Lenovo USB A Male-to-Mini-B cabo de 1,5 m
  • Guia de Introdução
  • Electronic Publications Flyer
  • Dois cabos de alimentação:
    • Cabos de alimentação de rack IEC 320-C14 de 1,5 m, 10 A / 100-250V, C13 (modelos de relacionamento)
    • Cabos de energia configurados pelo cliente (modelos CTO)

Módulos de controle

O ThinkSystem DS6200 suporta configurações de controlador duplo e os modelos ThinkSystem DS6200 são fornecidos com dois módulos de controle. Estão disponíveis os seguintes tipos de módulos de controle:

  • Módulos do controlador SAS DS6200
  • Módulos do controlador DS6200 FC / iSCSI

Os módulos do controlador SAS DS6200 fornecem um acessório SAS direto para até quatro hosts com um HBA SAS suportado instalado. Cada DS6200 SAS Controller Module possui quatro portas SAS de 12 Gb com conectores Mini-SAS HD (SFF-8644).

Os módulos do controlador DS6200 FC / iSCSI fornecem conectividade iSCSI ou Fibre Channel baseada em SAN para os hosts com um iniciador de software suportado ou HBA instalado. Cada módulo controlador DS6200 FC / iSCSI possui dois CNC incorporados que possuem duas portas SFP / SFP + cada uma para um total de quatro portas SFP / SFP + por módulo controlador.

O CNC suporta os seguintes protocolos de conectividade de armazenamento, dependendo do transceptor SFP / SFP + instalado ou dos cabos DAC anexados:

  • 1 Gb iSCSI com módulos ópticos RJ-45 SFP de 1 GbE
  • ISCSI 1/10 Gb com módulos ópticos SFP + 10 GbE SW com conectores LC
  • ISCSI de 10 Gb com cabos DAC SFP + 10 GbE
  • Fibre Channel 4/8 Gb com módulos ópticos FC SW SFP + 8 G com conectores LC
  • Fibre Channel 4/8/16 Gb com módulos ópticos SFP + FC SW de 16 Gb com conectores LC

Notas:

  • Ambas as portas do CNC no DS6200 FC / iSCSI Controller Module devem ter o mesmo tipo de conectividade (o mesmo tipo de módulos SFP / SFP + ou cabos DAC).
  • A conectividade iSCSI e FC híbrida ou a conectividade iSCSI de 1 Gb e 10 Gb são suportadas por base CNC; Isto é, cada um dos dois CNC no módulo do controlador está configurado com os diferentes tipos de transceptores.
  • Ambos os módulos do controlador no sistema devem ser do mesmo tipo e devem ter configurações de porta correspondentes (ou seja, as portas nos dois módulos de controle DS6200 FC / iSCSI devem ter módulos SFP / SFP + do mesmo tipo).

Os módulos do controlador SAS e os módulos de controlador FC / iSCSI possuem uma porta de expansão SAS x4 de 12 Gb (conector Mini-SAS HD SFF-8644) para a fixação das unidades de expansão ThinkSystem DS Series.

A tabela a seguir lista os módulos do controlador e as opções de conectividade suportadas.

Tabela 4. Módulos do controlador e opções de conectividade
DescriçãoNúmero da peçaCódigo de recursoQuantidade máxima por DS6200
Módulos de controle
DS6200 SAS Controller Module 01DC518 AU33 2 ^
Módulo controlador DS6200 FC / iSCSI 01DC514 AU34 2 ^
Opções de conectividade do host do controlador FC e iSCSI
Pacote 1G RJ-45 iSCSI SFP + Module 1 00WC086 AT2C 8 *
10G SW Optical iSCSI SFP + Module 1 pack 00WC087 AT2A 8 *
8G Fibre Channel SFP + Módulo 1 pacote 00WC088 AT28 8 *
Pacote de 16G Fibre Channel SFP + Module 1 00WC089 AT29 8 *
Opções de cabo para FC e conectividade de host iSCSI óptico
Lenovo 1m LC-LC OM3 MMF Cable 00MN502 ASR6 8 **
Lenovo 3m LC-LC OM3 MMF Cable 00MN505 ASR7 8 **
Lenovo 5m LC-LC OM3 MMF Cable 00MN508 ASR8 8 **
Lenovo 10m LC-LC OM3 MMF Cable 00MN511 ASR9 8 **
Lenovo 25m LC-LC OM3 MMF Cable 00MN517 ASRB 8 **
Opções de cabo DAC para conectividade host iSCSI de 10 Gb
Lenovo 1m Passive SFP + DAC Cable 90Y9427 A1PH 8 **
Lenovo 2m Passive SFP + DAC Cable 00AY765 A51P 8 **
Lenovo 3m Passive SFP + DAC Cable 90Y9430 A1PJ 8 **
Cabos de conectividade host SAS - Mini-SAS HD (controlador) para Mini-SAS HD (host)
Cabo externo MiniSAS HD 8644 / MiniSAS HD 8644 0.5M 00YL847 AU16 8 **
Cabo Externo MiniSAS HD 8644 / MiniSAS HD 8644 1M 00YL848 AU17 8 **
Cabo externo MiniSAS HD 8644 / MiniSAS HD 8644 2M 00YL849 AU18 8 **
Cabo externo MiniSAS HD 8644 / MiniSAS HD 8644 3M 00YL850 AU19 8 **
Opções de cabo para portas de gerenciamento iSCSI e Ethernet de 1 Gb
Lenovo Ethernet CAT5E blindado cabo de 6 m 00WE747 AT1G 10 ***
Cabos de reposição para portas de gerenciamento em série
Lenovo USB A Male-to-Mini-B cabo de 1,5 m 00WE746 AT1F 1

^ Os modelos de relacionamento incluem dois módulos de controle. Os modelos CTO requerem a seleção de dois módulos de controle.
* Até dois módulos SFP / SFP + por CNC, até quatro módulos por controlador. Tipos de módulos de mistura são suportados em CNCs diferentes; As portas no mesmo CNC devem ter o mesmo tipo de conectividade.
** Até dois cabos por CNC, até quatro cabos por controlador.
*** Até dois cabos por CNC com módulos 1G RJ-45 anexados, até cinco cabos por controlador (um cabo para conexão de porta de gerenciamento de 1 GbE, até quatro cabos para conexões de portas CNC com módulos 1G RJ-45 SFP + instalados) .

Gabinetes de expansão

O ThinkSystem DS6200 suporta a ligação de até nove gabinetes de expansão ThinkSystem DS Series. Os gabinetes de expansão Intermix of LFF e SFF são suportados. Os gabinetes podem ser adicionados ao sistema de forma não disruptiva.

A tabela a seguir lista os modelos de relacionamento dos gabinetes de expansão ThinkSystem DS Series.

Tabela 5. Modelos de relacionamento da Unidade de Expansão da Série ThinkSystem DS
DescriçãoNúmero da peça
Modelos SFF
Unidade de Expansão Dual IOM Lenovo ThinkSystem DS Series (documentação em inglês dos EUA) 4588A21 *
Unidade de expansão Dual IOM Lenovo ThinkSystem DS Series (documentação chinesa simplificada) 4588A2C ^
Unidade de Expansão Dual IOM Lenovo ThinkSystem DS Series (documentação japonesa) 4588A2J **
Modelos LFF
Lenovo ThinkSystem DS Series Dual IOM LFF Expansion Unit (documentação em inglês dos EUA) 4588A11 *
Unidade de expansão Dual IOM LFF Lenovo ThinkSystem DS (documentação chinesa simplificada) 4588A1C ^
Unidade de Expansão Dual IOM Lenovo ThinkSystem DS Series (documentação japonesa) 4588A1J **

* Disponível em todo o mundo (exceto China e Japão).
^ Disponível apenas na China.
** Disponível apenas no Japão.

A tabela a seguir lista os modelos base CTO para as Unidades de Expansão da Série DS.

Tabela 6. Unidades de Expansão da Série ThinkSystem Série CTO
DescriçãoModelo de tipo de máquinaCódigo de recurso
Unidade de Expansão SFF Lenovo ThinkSystem DS Series (2x PCMs, não IOMs) 4588-HC2 AU26
Unidade de expansão Lenovo ThinkSystem DS Series LFF (2x PCMs, não IOMs) 4588-HC1 AU25

Notas de configuração:

  • Para os modelos de relacionamento, dois módulos de expansão de I / O SAS estão incluídos na configuração do modelo.
  • Para os modelos CTO, dois módulos de expansão SAS I / O (código de recurso AU2K) devem ser selecionados durante o processo de configuração.

Os modelos das Unidades de Expansão da Série ThinkSystem DS incluem os seguintes itens:

  • Um chassi LFF ou SFF com os seguintes componentes:Lenovo Storage 12Gb Kit de montagem em rack SAN - Rails 25 "-36"
    • Módulos de expansão de E / S Dual SAS
    • Dois módulos de alimentação CA e refrigeração de 580 W
  • Lenovo USB A Male-to-Mini-B cabo de 1,5 m
  • Guia de Introdução
  • Electronic Publications Flyer
  • Dois cabos de alimentação:
    • Cabos de alimentação de rack IEC 320-C14 de 1,5 m, 10 A / 100-250V, C13 (modelos de relacionamento)
    • Cabos de energia configurados pelo cliente (modelos CTO)

Cada unidade de expansão da série DS ThinkSystem é fornecida com dois módulos de expansão SAS I / O. Cada módulo de expansão fornece conectividade SAS de 12 Gb às unidades internas e possui três portas SAS x4 externas de 12 Gb (conetores Mini-SAS HD SFF-8644 denominados porta A, porta B e porta C) que são usados ​​para conexões ao ThinkSystem DS6200 e para ligar em cascata os gabinetes de expansão entre si.

A porta de expansão no módulo do controlador está conectada à porta A no módulo de expansão e a porta C no módulo de expansão está conectada à porta A no módulo de expansão no gabinete adjacente e assim por diante.

Nota: A porta B no módulo de expansão não é utilizada.

Drives

O gabinete ThinkSystem DS6200 SFF e os gabinetes de expansão SFF da Série DS suportam até 24 unidades de troca quente SFF e os gabinetes de expansão da Série DS da LFF suportam até 12 unidades hot-swap de LFF.

A tabela a seguir lista as opções de unidade suportadas para o chassi DS6200 SFF e os gabinetes de expansão SFF da série DS.

Tabela 8. Opções de unidade SFF
DescriçãoNúmero da peçaCódigo de recursoQuantidade máxima por gabinete do SFF
Discos rígidos hot-swap SAS de 2,5 polegadas e 12 Gbps
Lenovo Storage 300GB 15K 2.5 "SAS HDD 01DC197 AU1J 24
Lenovo Storage 600GB 10K 2.5 "SAS HDD 01DC427 AU1Q 24
Lenovo Storage 600GB 15K 2.5 "SAS HDD 01DC192 AU1H 24
Lenovo Storage 900GB 10K 2.5 "SAS HDD 01DC417 AU1N 24
Lenovo Storage 900GB 15K 2.5 "SAS HDD 01KP040 AVP5 24
Lenovo Storage 1.2TB 10K 2.5 "SAS HDD 01DC407 AU1L 24
Lenovo Storage 1.8TB 10K 2.5 "SAS HDD 01DC402 AU1K 24
SED de hot-swap SAS de 2,5 polegadas e 12 Gbps
Lenovo Storage 1.2TB 10K 2.5 "SAS HDD (SED) 01DC412 AU1M 24
Discos rígidos de 2,5 polegadas 12 Gbps NL SAS hot-swap
Lenovo Storage 1TB 7.2K 2.5 "NL-SAS HDD 01DC442 AU1S 24
Lenovo Storage 2TB 7.2K 2.5 "NL-SAS HDD 01DC437 AU1R 24
SSDs Hot-swap SAS de 2,5 polegadas e 12 Gbps (1 Drive Write per Day [DWD])
Lenovo Storage 3.84TB 1DWD 2.5 "SAS SSD (1200.2) 01CX632 AV2F 24
Lenovo Storage 3.84TB 1DWD 2.5 "SAS SSD (PM1633a) 01KP065 AVPA 24
Lenovo Storage 7.68TB 1DWD 2.5 "SAS SSD (PM1633a) 01KP060 AVP9 24
SSD de Hot-swap SAS de 2,5 polegadas e 12 Gbps (3 escrituras de unidade por dia)
Lenovo Storage 400GB 3DWD SSD 2.5 "SAS SSD 01DC482 AU1V 24
Lenovo Storage 800GB 3DWD SSD 2.5 "SAS SSD 01DC477 AU1U 24
Lenovo Storage 1.6TB 3DWD SSD 2.5 "SAS SSD 01DC472 AU1T 24
SSDs hot-swap SAS de 2,5 polegadas e 12 Gbps (10 escrituras de unidade por dia)
Lenovo Storage 400GB 10DWD SSD 2.5 "SAS SSD 01DC462 AUDK 24
Lenovo Storage 800GB 10DWD SSD 2.5 "SAS SSD 01DC452 AUDH 24
Lenovo Storage 1.6TB 10DWD SSD 2.5 "SAS SSD 01DC447 AUDG 24
SSD SED de 2,5 polegadas 12 Gbps SAS hot swap (10 escritas de unidade por dia)
Lenovo Storage 800GB 10DWD SSD 2.5 "SAS SSD (SED) 01DC457 AUDJ 24

A tabela a seguir lista as opções de unidade suportadas para os gabinetes de expansão DS Series LFF.

A tabela a seguir lista as opções de unidade suportadas para os gabinetes de expansão DS Series LFF.

Tabela 9. Opções da unidade LFF
DescriçãoNúmero da peçaCódigo de recursoQuantidade máxima por gabinete de expansão LFF
Discos rígidos hot-swap SAS de 3,5 polegadas e 12 Gbps
Lenovo Storage 900GB 10K SAS HDD - Bandeja híbrida * 01DC182 AU1G 12
HDD de 3,5 polegadas 12 Gbps NL SAS hot-swap
Lenovo Storage 2TB 7.2K 3.5 "NL-SAS HDD 00YH993 AU1F 12
Lenovo Storage 4TB 7.2K 3.5 "NL-SAS HDD 01DC487 AU1D 12
Lenovo Storage 6TB 7.2K 3.5 "NL-SAS HDD 00YG668 AU1C 12
Lenovo Storage 8TB 7.2K 3.5 "NL-SAS HDD 00YG663 AU1B 12
Lenovo Storage 10TB 7.2K 3.5 "NL-SAS HDD 01DC626 AU3S 12
SED de 3,5 polegadas 12 Gbps NL SAS hot swap
Lenovo Storage 4TB 7.2K 3.5 "NL-SAS HDD (SED) 00YG673 AU1E 12
SSD de hot-swap SAS de 3,5 polegadas e 12 Gbps (3 escrituras de unidade por dia)
Lenovo Storage 400GB 3DWD SAS SSD - Bandeja híbrida * 01GV682 AV2H 12
SSD de hot-swap SAS de 3,5 polegadas e 12 Gbps (10 escrituras de unidade por dia)
Lenovo Storage 400GB 10DWD SAS SSD - Bandeja híbrida * 01CX642 AV2G 12

* Unidade de 2,5 polegadas em uma bandeja de 3,5 polegadas.

Publicado em 16/07/2017

Sinergia T.I. Sinergia T.I. Sinergia T.I.

Seu carrinho está vazio
Navegue por nossa loja e encha seu carrinho com as melhores ofertas!
