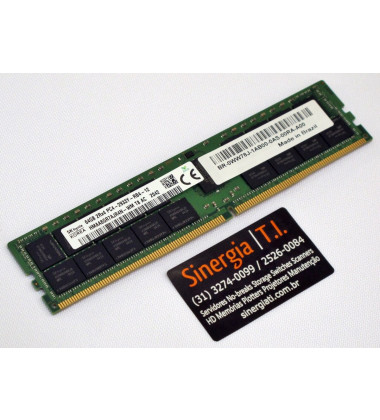

Memória RAM 64GB para Servidor Dell R540 DDR4-2933 MHz ECC
Memória RAM 64GB para Servidor Dell R540 DDR4-2933 MHz ECC Registrada Enterprise SmartMemory DDR4 para Servidores PowerEdge 14ª Geração.
Memória RAM 64GB para Servidor Dell R540 é compatível apenas com os processadores Intel Cascade Lake
Especificação Técnica da Memória RAM 64GB para Servidor Dell R540:
Fabricante |
Dell EMC |
Capacidade da Memória |
64 GB |
Tecnologia da Memória |
DDR4 |
Velocidade da Memória |
2933 MHz |
Voltagem |
1.2 V |
ECC |
ECC DIMM Registered |
Rank |
2 rank X4 |
CAS Latência |
21-21-21 |
Peça do Fabricante |
PSNPW403YC/64G |
Peça da Dell |
AA579530 |
Nome completo da peça |
64GB 2Rx4 PC4-2933Y-RB4-12 |
Visão geral da tecnologia de memória RAM 64GB para Servidor Dell R540
Noções básicas sobre DIMMs para Memória RAM 64GB para Servidor Dell R540
Antes de explorar as novas tecnologias em DIMM DDR4 para servidores Dell PowerEdge (geração 14), revisemos rapidamente alguns dos conceitos básicos da tecnologia DIMM. DRAM da tecnologia DIMM são compostos de chips DRAM que são agrupados para formar uma ou mais ranks. Cada chip DRAM contém arrays de locais de armazenamento de bits individuais. Um chip DRAM com um bilhão de locais de armazenamento é chamado de tecnologia de 1 Gigabit (1 Gb). Observe a minúscula b em Gb. Oito chips de 1 Gb juntos podem fornecer 1 Gigabyte (1 GB) de memória. Observe as maiúsculas e minúsculas B em GB. DIMMs DDR4 atualmente usam chips DRAM de 4 Gb e 8 Gb. Não é possível misturar tecnologias DRAM no mesmo DIMM. Um chip DRAM pode ter 4 dados de sinais de I/O ou 8 dados de sinais de I/O. Estes são chamados x4 ou x8, pronunciados "X quatro" ou "X oito", respectivamente.
Ranks para a memória RAM 64GB para Servidor Dell R540
Um rank é um grupo de chips DRAM que são agrupados para fornecer 64 bits (8 Bytes) de dados no barramento de memória. Todas os chips em um rank são controladas simultaneamente pelos mesmos sinais de Chip Select, Endereço e Comando. Os DIMMs DDR4 estão disponíveis em single-,dual- e quad-ranks (1, 2 e 4 ranks respectivamente).
Oito x8 chips DRAM ou 16 x 4 chips formam um rank. Todos os DIMMs para servidores Dell PowerEdge com 8 bits de Código de Correção de Erro (ECC) usam nove chips x8 e 18 x 4 chips para cada rank.
Velocidade
Velocidade refere-se à freqüência do clock da memória. O subsistema de memória usa um clock diferente dos núcleos do processador e os controladores de memória usam esse clock para coordenar as transferências de dados entre o controlador de memória e os DIMMs. A velocidade real na qual esse clock funciona em um servidor específico depende de cinco fatores:
• Velocidade de memória nominal do processador. Cada modelo de processador Intel Xeon suporta uma velocidade de memória máxima específica.
• Velocidade de memória nominal do DIMM. Os DIMM DDR4 podem ser executados em diferentes velocidades ou frequências.
• Número de ranks em um DIMM. Cada rank em um canal de memória adiciona uma carga elétrica. À medida que as cargas elétricas aumentam, a integridade do sinal se degrada. Para manter a integridade do sinal, o canal de memória pode ser executado a uma velocidade menor.
• Número de DIMMs preenchidos em um canal. O número de DIMMs anexados a um controlador de memória também afeta o carregamento e a integridade do sinal dos circuitos do controlador. Para manter a integridade do sinal, o controlador de memória pode operar DIMMs em uma velocidade inferior à sua. Em geral, quanto mais DIMMs forem preenchidos, menor será a velocidade operacional para os DIMMs.
• Configurações da BIOS. A ativação de determinados recursos do BIOS pode afetar a velocidade da memória. Por exemplo, o ROM Based Setup Utility (RBSU) nos servidores Dell PowerEdge inclui uma configuração selecionável pelo usuário para forçar a memória a ser executada a uma velocidade mais lenta do que a velocidade normalmente configurada para economizar no consumo de energia. Consulte a seção sobre as configurações da BIOS para obter detalhes.
Introdução à memória DDR4
DDR4, a tecnologia DDR SDRAM de quarta geração, usa refinamentos em tecnologias de memória para oferecer melhorias tanto na largura de banda e consumo de energia sobre a memória DDR3 utilizada nas quatro gerações anteriores dos servidores Dell PowerEdge.
Tecnologia de memória RAM 64GB para Servidor Dell R540 DDR4
A memória DDR4 incorpora vários aprimoramentos de teclas projetados para aumentar o desempenho, reduzir o consumo de energia e aumentar a confiabilidade em comparação com a memória DDR3. O conector DDR4 usa 288 pinos (em comparação com 240 pinos em DDR3). Esses sinais extras são cruciais para oferecer o melhor desempenho da memória DDR4 em relação ao DDR3. O entalhe no conector DIMM DDR4 também está localizado em uma posição diferente em relação ao conector DDR3. Isso evita a inserção acidental de um DIMM DDR3 em um sistema DDR4. As principais melhorias tecnológicas para DDR4 incluem todos os seguintes:
• Operação de 1,2 volts. Toda a memória DDR4 funciona a 1,2 volts, em comparação com 1,35 ou 1,5 volts de memória DDR3. Isso proporciona economias significativas de energia do sistema, particularmente em configurações de memória maiores.
• 16 bancos de memória por rank. Internamente, as DRAM usadas em DIMMs são organizadas em arrays de células definidas por bancos, linhas e colunas. A memória DDR4 tem 16 bancos de memória em um chip DRAM em comparação com os 8 bancos em DDR3. Isso permite um aumento no número de solicitações de memória que podem ser enfileiradas pelo controlador de memória. É um dos contribuintes para a menor latência da memória DDR4.
• Seleção de Rank codificada. DDR4 elimina o trabalho conhecido como multiplicação de rank que DDR3 empregou para habilitar 4 fileiras de memória em LRDIMMs usando as tradicionais linhas de seleção de chips. Quando há oito ou menos fileiras totais instaladas em um canal de memória, o DDR4 usa o modo de seleção de chip direto tradicional para endereçar o rank correto. Quando mais de oito ranks estão instaladas, o DDR4 usa codificação de 4 bits para seleção do valor do rank selecionado. Este valor codificado é interpretado pelos registros nos DIMMs para determinar o rank correto para permitir a operação da memória. Este novo esquema de seleção de chip codificado permite que a memória DDR4 atinja teoricamente endereços para até 24 ranks de memória em um canal de memória.
• Repetir o erro. A memória DDR4 e os novos controladores de memória repetirão uma solicitação de memória sempre que ocorrer um erro de memória ou erro de paridade de endereço. Isso reduz o número de interrupções do sistema que podem ter ocorrido devido a erros transitórios em gerações anteriores de subsistemas de memória.
Velocidades das memórias DDR4 para Servidor Dell R540
A especificação DDR4 define taxas de dados eventuais de até 3200 Mega transferências por segundo (MT/s), mais de 70% mais rápido do que as 1866 MT/s da última iteração da velocidade da memória DDR3. A memória DDR4 para servidores de dois soquetes Dell PowerEdge funcionará a velocidades de dados de até 2933 MT/s - dependendo da configuração da memória e da versão específica do processador Intel Xeon Scalable no servidor. Esta é uma melhoria de 43% em relação à velocidade de memória de 1866 MT/s suportada na última geração de servidores com memória DDR3!
ECC
Todos os DIMM DDR4 qualificados da Dell fornecem proteção de dados ECC. Normalmente a função ECC pode corrigir erros de um único bit e detectar erros de bit duplo.
Advanced ECC
O termo "Advanced ECC" da Dell significa que o servidor corrige erros de múltiplos bits, quantos bits dependem da implementação. Normalmente, isso é até um erro de 4 bits dentro de um "nibble". Os erros de vários bits que atravessam os limites de um "nibble", mas permanecem dentro de dois "nibbles" serão todos detectados. O ECC avançado não é exatamente o mesmo que o ChipKill ™ 1, que é um termo da IBM. Na família de processadores Xeon 5500, o Advanced ECC é equivalente ao ChipKill e o modo Lock-Step é equivalente ao ChipKill x8 ou de 8 bits.
Espelhamento de memória RAM 64GB para Servidor Dell R540
O modo de memória espelhada é uma opção de memória tolerante a falhas que fornece um maior nível de disponibilidade do que a proteção ECC avançada. O modo Mirrored Memory oferece proteção total contra erros de um bit e multi-bit. Com o modo de memória espelhada ativado, dados idênticos são escritos em dois canais simultaneamente. Se uma memória lida de um canal retorna dados incorretos devido a um erro de memória não corrigível, o sistema recupera automaticamente os dados do outro canal. O espelhamento não é perdido devido a um erro transiente ou suave em um canal e a operação continua até o caso altamente improvável de um erro simultâneo exatamente no mesmo local em um DIMM e seu DIMM espelhado. Modo de memória espelhada reduz a quantidade de memória disponível para o sistema operacional em 50%, uma vez que apenas um dos dois canais populados fornece dados. Em um servidor baseado no processador da série Intel Xeon 5500 que suporta o Espelhamento de Memória, apenas dois canais podem ser preenchidos ao habilitar o Espelhamento de Memória. Para o espelhamento, o canal 3 permanece despovoado. Os canais 1 e 2 são preenchidos de forma idêntica.
R540 | Sistemas de compatibilidade entre memórias RAM para Servidores Dell PowerEdge
PowerEdge R740
PowerEdge R940
PowerEdge R740XD
PowerEdge C6420
Precision Workstation 7820 Tower
Precision Workstation T7820XL Tower
PowerEdge R440
PowerEdge T640
PowerEdge T440
PowerEdge FC640
PowerEdge M640
PowerEdge M640 VRTX
Precision Workstation R7920 XL
Precision Workstation R7920
Precision Workstation T7920XL Tower
Precision Workstation 7920 Tower
PowerEdge R540
PowerEdge R640
PowerEdge C4140
PowerEdge R840
PowerEdge R940xa
PowerEdge MX740c
PowerEdge MX840c
PowerEdge R740xd2
Regras e Diretrizes Gerais da Instalação de Memória RAM 64GB para Servidor Dell R540:
Para servidores Dell PowerEdge:
• Instale DIMMs somente se o processador correspondente estiver instalado.
• Se apenas um processador estiver instalado em um sistema de dois processadores, apenas metade dos slots DIMM estão disponíveis.
• Para maximizar o desempenho, recomenda-se equilibrar a capacidade de memória total entre todos os processadores instalados e carregar os canais de forma semelhante sempre que possível.
• Quando dois processadores estão instalados, divida os DIMMs nos dois processadores.
• As ranhuras DIMM brancas indicam o primeiro slot a ser preenchido em um canal.
• Coloque os DIMMs com o maior número de ranks no slot branco ao misturar DIMMs de diferentes ranks no mesmo canal.
• A mistura de tipos de DIMMs (UDIMM, RDIMM e LRDIMM) não é suportada. Não é compatível misturar o LRDIMM de 128GB com outras capacidades. Os servidores Dell PowerEdge com LRDIMMs de 2400MT/s de Quad rank são capazes de até 3DPC.
• DIMMs de velocidades diferentes podem ser misturados em qualquer ordem; o servidor selecionará uma velocidade ótima comum.
• A velocidade máxima da memória é uma função do tipo de memória, configuração de memória e modelo de processador.
• A capacidade máxima de memória é uma função do tipo de memória e do número de processadores instalados. Para ativar o modo de memória espelhada, o sistema aloca metade da memória instalada como memória do sistema e a metade restante como memória espelhada.
• Todos os canais de memória devem ser configurados de forma idêntica.
• Ao instalar o NVDIMM(s) no mesmo canal de memória que o RDIMM(s), preencha os RDIMM(s) primeiro e mais distante do processador, preencha o NVDIMM(s) no último e mais próximo do processador.
Para servidores Dell PowerEdge 14ª Geração:
• Instale DIMMs somente se o processador correspondente estiver instalado
• Se apenas um processador estiver instalado em um sistema de dois processadores, apenas metade dos slots DIMM estão disponíveis.
• Para maximizar o desempenho, recomenda-se equilibrar a capacidade total da memória entre todos os processadores instalados.
• Quando dois processadores estão instalados, balance os DIMMs nos dois processadores.
• Os slots de DIMMs brancos indicam o primeiro slot a ser preenchido em um canal.
• A mistura de tipos de DIMMs (UDIMM, RDIMM e LRDIMM) não é suportada.
• A velocidade máxima da memória é uma função do tipo de memória, configuração de memória e modelo de processador.
• A capacidade de memória máxima é função do número de slots DIMMs na plataforma, a maior capacidade DIMM qualificada na plataforma, o número e o modelo dos processadores instalados qualificados na plataforma.
